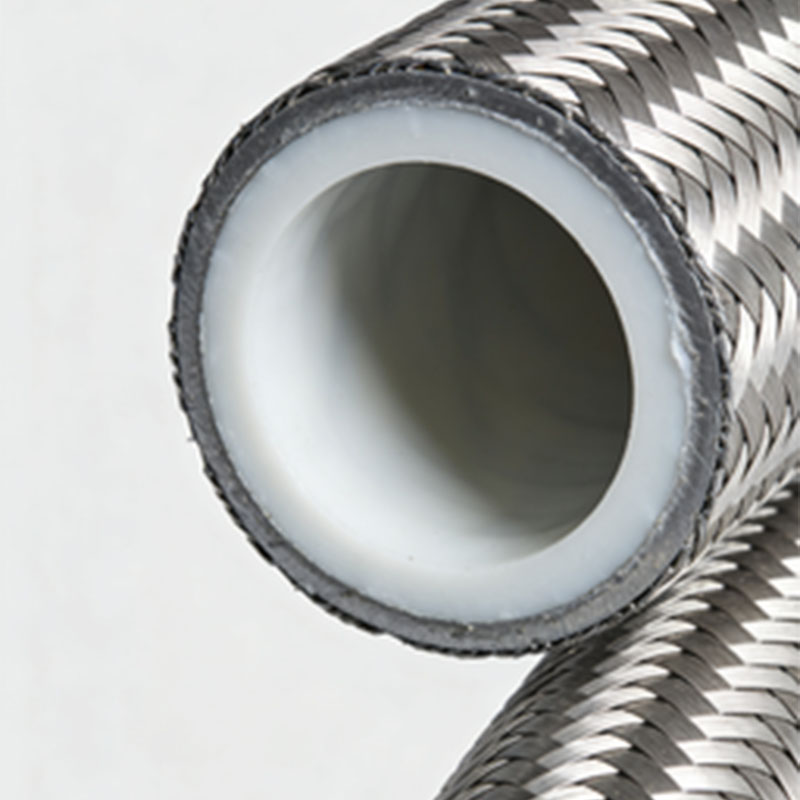

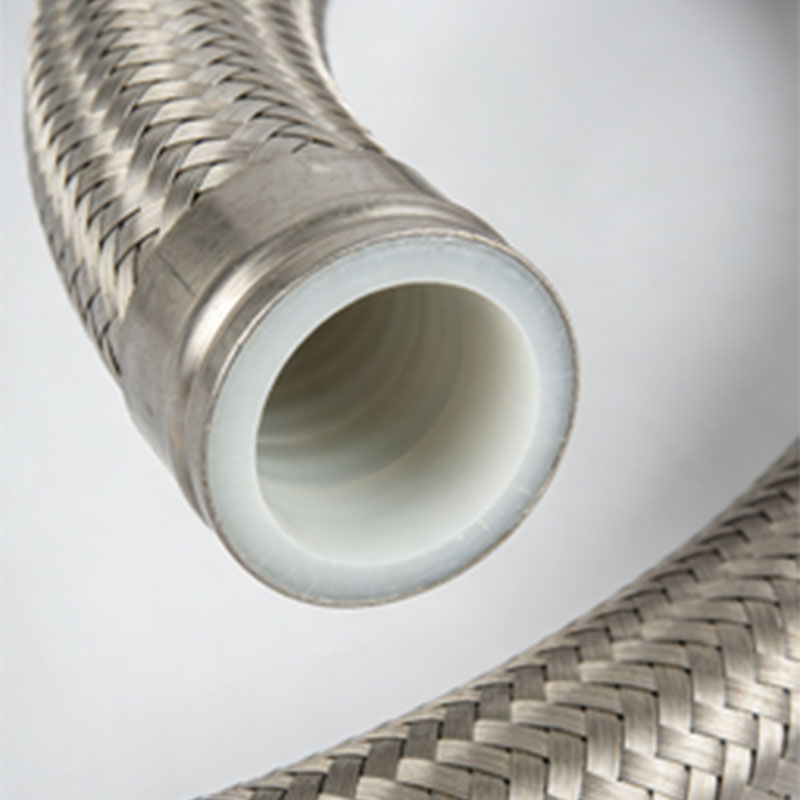

Металлорукав гофрированный с внутренней облицовкой из ПТФЭ

Металлорукав гофрированный с внутренней облицовкой из ПТФЭ

Описание продукции Компания «Цзю Син» (провинция Хэбэй) имеет 20летний опыт работы в отрасли и входит в число крупнейших мировых производителей гибких трубопроводов. Мы изготавливаем на заказ металлические гибкие шланги с внутренним покрытием из фторопласта PTFE. Изделия сочетают гибкость мет...

Отправить заявку

  

Описание

маркер

Описание продукции

Компания «Цзю Син» (провинция Хэбэй) имеет 20летний опыт работы в отрасли и входит в число крупнейших мировых производителей гибких трубопроводов. Мы изготавливаем на заказ металлические гибкие шланги с внутренним покрытием из фторопласта PTFE. Изделия сочетают гибкость металла и высочайшую коррозионную стойкость фторопласта, полностью устраняют проблемы утечек при работе в агрессивных средах. Поставка осуществляется напрямую от производителя, подходит для объектов с высокими требованиями к чистоте и сильнокоррозионных условий эксплуатации.

Внутреннее покрытие из фторопласта PTFE чистотой не менее 99,95 %, устойчиво к воздействию большинства кислот, щелочей и органических растворителей. Внутренняя поверхность гладкая, не образует отложений. Наружная часть изготавливается из нержавеющей стали 304 / 316L с плотной металлической оплеткой. Рабочее давление: 0,6–40 МПа. Диапазон рабочих температур: от −200 °C до +260 °C. Изделия герметичные, устойчивы к вибрационным нагрузкам.Основные преимущества.Продукция сертифицирована по стандартам API и ISO. Процент брака готовой продукции менее 0,3 %.Возможно индивидуальное изготовление по диаметру, толщине внутреннего слоя и типу соединений. Техническое предложение подготавливается за 48 часов, образец предоставляется за 7 рабочих дней.Прямые поставки с завода обеспечивают выгодную стоимость. Предоставляется полный комплекс предпродажного подбора и послепродажного обслуживания. Изделия применяются в химической, гальванической, фармацевтической и других высокотехнологичных отраслях. Приглашаем к сотрудничеству!

Технические характеристики

Параметры металлорукавов (серия)
Условный проход	Тип	Рабочее давление (МПа)	Испытательное давление (МПа)	Разрушающее давление (МПа)	Минимальный радиус изгиба, статический (мм)	Минимальный радиус изгиба, динамический (мм)	Размер резьбы d	Размер резьбы Q	Размер резьбы P	Размер резьбы T	Размер резьбы U	Коническая резьба ZG	Метрическая резьба M
10	JRΦ10	2.5	3.7	10	65	145	7	90	60	4	14	1/4"	18 × 1.5
12	JRΦ12	1.6	2.4	6.4	70	160	9	95	65	4	14	3/8"	20 × 1.5
14	JRΦ14	1.6	2.4	6.4	75	175	11	95	65	4	14	1/2"	22 × 1.5
15	JRΦ15	1.6	2.4	6.4	80	180	12	95	65	4	14	1/2"	24 × 1.5
16	JRΦ16	1.6	2.4	6.4	85	210	13	105	75	4	14	1/2"	27 × 1.5
18	JRΦ18	1.6	2.4	6.4	110	220	15	105	75	4	14	3/4"	30 × 1.5
20	JRΦ20	1.6	2.4	6.4	120	270	16	105	75	4	14	3/4"	33 × 2
22	JRΦ22	1.6	2.4	4	135	320	18	105	75	4	14	3/4"	36 × 2
25	JRΦ25	1.6	2.4	4	160	360	21	115	85	4	14	1"	39 × 2
30	JRΦ30	1.6	2.4	4	170	390	25	115	85	4	18	1¼"	42 × 2
32	JRΦ32	1.6	2.4	4	175	400	28	140	100	4	18	1¼"	48 × 2
38	JRΦ38	1.6	2.4	4	200	480	34	150	110	4	18	1½"	56 × 2
40	JRΦ40	1.6	2.4	4	225	510	37	150	110	4	18	1½"	58 × 2
42	JRΦ42	1.6	2.4	4	250	550	37	150	110	4	18	1½"	60 × 2
48	JRΦ48	1.6	2.4	4	270	600	43	165	125	4	18	2"	68 × 2
50	JRΦ50	1.2	1.8	3.5	280	640	45	165	125	8	18	2"	68 × 2
65	JRΦ65	1.2	1.8	3.5	360	700	65	185	145	8	18	2½"	Предоставляется заказчиком

Параметры металлорукавов (серия)
Категория	Условный проход DN (мм)	Минимальный внутренний диаметр (мм)	Максимальный наружный диаметр (мм)	Рабочее давление (PN), МПа	Рабочее давление (PN), psi	Испытательное давление (PS), МПа	Разрушающее давление (Pb), МПа	Минимальный радиус изгиба, статический (Rj), мм	Минимальный радиус изгиба, динамический (Rd), мм
Высокое давление	4	2.5	8.5	35	5071	1.5PN	3PN	≥ 10DN	≥ 2Rj
	6	4.5	12
	8	6.5	14
	10	8.5	16	23	3332
	12	10	20	23	3332
	14	12	22	21	3043
	18	16	26	17	2463
	20	18	28	15	2175
	25	22	34	10	1449
	32	30	42	7	1014
Среднее давление	4	2.5	8.5	10	1449		4PN
	6	4.5	12.5
	8	6.5	14.5
	10	8.5	16.4
	12	12	20	8	1159
	14	14	22
	18	18	26
	20	20	28	6.4	927
	25	24	34	6.4	927
	32	32	42	4	579
	40	40	52	4	579
Низкое давление	4	4	8.5	2.5	362
	6	6	12
	8	8	14
	10	10	16
	12	12	20	1.6	231
	14	14	22
	18	18	26
	20	20	28
	25	24	34	1	144
	32	32	42	1	144
	40	40	52	2.5	362
	50	50	64	2.5	362
	75	75	92	1.6	231
	100	102	122	1.6	231
	125	125	161	1	144
	150	150	193	1	144
	200	200	252	0.8	116	Примечание: Значения PN, PS и Pb указаны при температуре 20 °C.
	250	250	302	0.8	116

Цех завода:

Цзюсин является предприятием, на 100 % специализирующимся на производстве гидравлических и промышленных рукавов для всех отраслей: нефтегазовой, сельскохозяйственной, транспортной, строительной, горнодобывающей и лесной промышленности.

Лаборатория:

На нашем заводе внедрён полный комплект лабораторного испытательного оборудования. Мы располагаем современной лабораторией, позволяющей проводить контроль качества продукции и осуществлять опытно-конструкторские разработки, обеспечивая стабильное и высокое качество изделий.

После поступления сырья каждая партия проходит проверку на соответствие техническим требованиям к нашей продукции.

После изготовления каждый рукав испытывается на рабочее и разрушающее давление, а по каждому заказу проводятся импульсные испытания, что гарантирует 100 %-ную готовность продукции к отгрузке.

Мы прилагаем все усилия, чтобы предоставить клиентам рукава высочайшего качества, делая всё возможное для обеспечения их надёжности.

Упаковка и транспортировка продукции

1.Подтверждение заказа

— После размещения заказа сотрудники отдела обслуживания клиентов и отдела продаж незамедлительно проверяют спецификации, количество, срок поставки и особые требования.

— После завершения производства проводится полная проверка для подтверждения соответствия размеров, характеристик и внешнего вида. Только после этого продукция направляется на упаковку.

2.Профессиональная упаковка

— В зависимости от требований заказчика гидравлические рукава упаковываются в картонные или деревянные ящики.

— После завершения производства рукава упаковываются.

— Как правило, для упаковки используются полипропиленовые мешки и полиэтиленовая плёнка.

3.Погрузка и транспортировка

— Профессиональная бригада по погрузочно-разгрузочным работам действует в строгом соответствии с нормативами: погрузка и выгрузка производятся аккуратно, груз размещается рационально, обеспечивая его надёжную фиксацию.

— Возможны поставки автомобильным транспортом (полная или частичная загрузка) по территории страны, а также международные перевозки морским, авиатранспортом, экспресс-доставкой и с использованием указанных заказчиком экспедиторских компаний.

— На всём пути следования груз надёжно закрепляется для предотвращения сдавливания, ударов и опрокидывания, что обеспечивает его сохранность при перевозках на дальние расстояния.

4.Отслеживание и доставка

— После отгрузки предоставляется полный комплект документов, включая номер накладной / коносамента, упаковочный лист, инвойс и другие документы.

— Осуществляется отслеживание статуса груза в реальном времени, оперативное информирование заказчика для обеспечения безопасной и своевременной доставки.

— Поддерживаются различные условия поставки, включая FOB, CIF, CFR, что обеспечивает удобное взаимодействие на всех этапах.

5.Условия оплаты

— При сумме заказа до 10 000 USD включительно: 100 % предоплата по T/T.

— При сумме заказа свыше 10 000 USD: минимальная предоплата 30 % по T/T, остаток оплачивается до отгрузки.

— Возможны расчёты по T/T и по аккредитиву (L/C).
