Технологический процесс изготовления гидравлических рукавов
От проверки сырья до испытаний готовой продукции на всех производственных стадиях осуществляется сплошной строгий контроль качества.
 |
Внешне все гидравлические рукава выглядят практически одинаково.
Однако ресурс эксплуатации, устойчивость к импульсным нагрузкам и безопасность применения напрямую зависят от качества сырья, точности технологических режимов и производственного контроля. На заводе «Цзюсин» каждый гидравлический рукав проходит целый ряд контрольных процедур перед отгрузкой покупателю. |
| Разрез гидравлического рукава
▎Лабораторный контроль сырья перед производством |
|
 |
 |

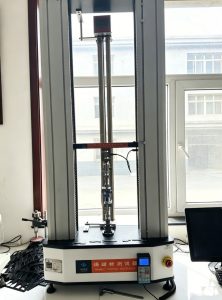

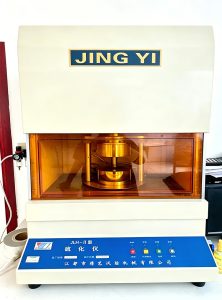

| Электронный универсальный испытательный стенд | Вулканизатор |
-Тест 1-
Твердость и прочность на растяжение резиновых заготовок после смешения
После лабораторного смешения резиновых заготовок измеряется прочность на растяжение внутреннего и внешнего резинового слоя. Все технические показатели превышают общеотраслевые стандарты. Мы предоставляем официальные протоколы испытаний и видеоматериалы реальных лабораторных тестов.
-Тест 2-
Прочность на растяжение армирующей стальной проволоки
Стальная проволока для армирующего слоя закупается у ведущих отечественных изготовителей. Каждая поступающая партия проходит контроль прочности на растяжение, что гарантирует соблюдение норм номинального и разрывного давления.
-Тест 3-
Вулканизационные характеристики резины
Для внутреннего и внешнего резиновых слоев проводятся раздельные вулканизационные испытания. Оценивается степень вулканизации через 5, 10, 30 минут и 1 час для точной регулировки технологических параметров.
-Тест 4-
Прочность сцепления между слоями рукава
Измеряется сила отслоения между резиновыми слоями, благодаря чему обеспечивается плотное сцепление всех слоев готового рукава и исключается поломка вследствие расслоения.

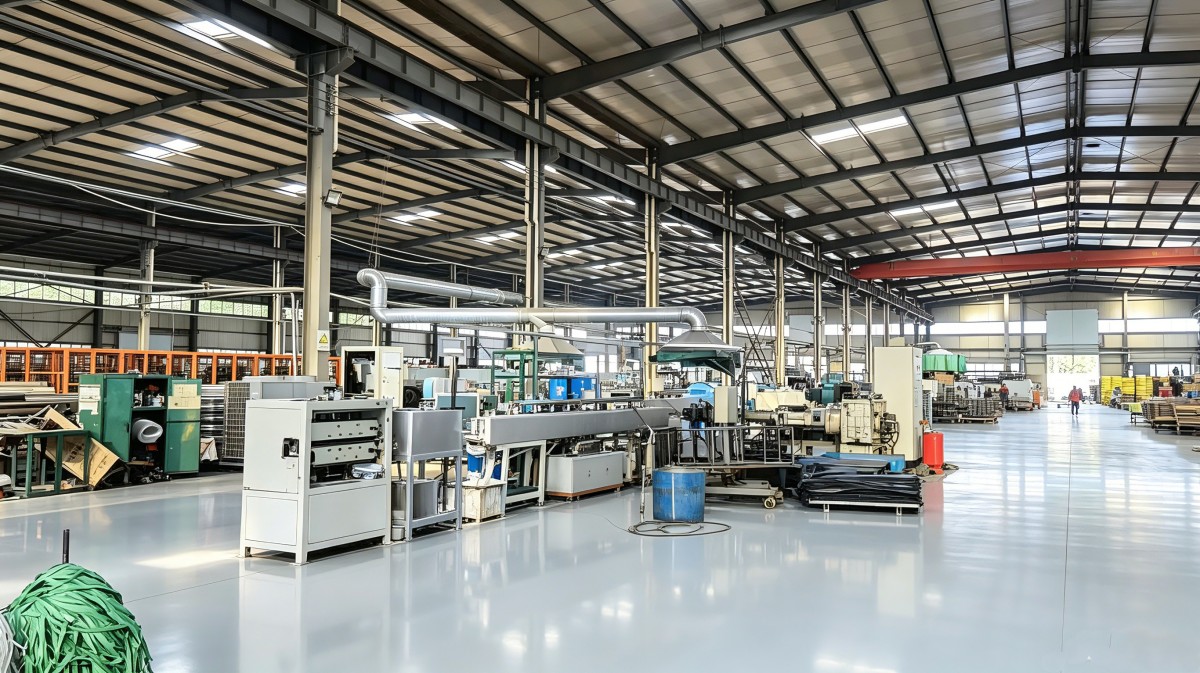

▎Контроль технологических операций производственного цеха
 |
 |
 |

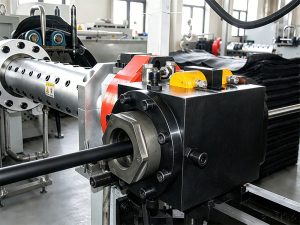

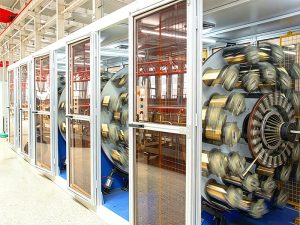

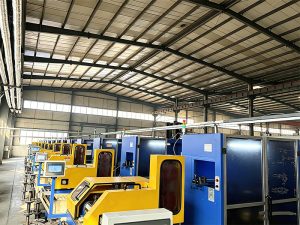

| Подготовка дорнов | Экструзия внутреннего резинового слоя | Плетение из стальной проволоки |
 |
 |
 |

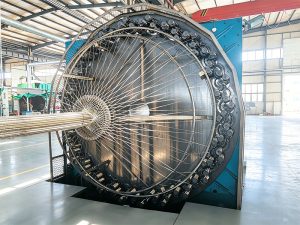

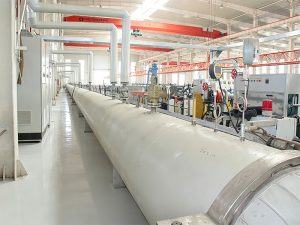

| Намотка стальной проволоки | Нанесение внешнего резинового слоя | Вулканизация |
| Все технологические параметры контролируются с высокой точностью для стабильного качества готовой продукции. | ||
-Операция 1-
Предобработка дорнов
Пластиковые мягкие и стальные дорны подготавливаются за сутки до начала работ и тщательно высушиваются для удаления влаги (предотвращает образование воздушных пузырей). Это также обеспечивает легкое извлечение дорна после вулканизации без повреждения внутренней поверхности рукава.
-Операция 2-
Калибровка оборудования для стыковки проволоки
Оборудование для стыковки проволоки настраивается еженедельно с тщательным контролем длины проволоки. Плетеный армирующий слой изготавливается без стыков проволоки, что минимизирует риски протечек на начальной стадии производства.
-Операция 3-
Экструзия внутреннего резинового слоя
Используются холодные экструдеры с ЧПУ и системой ПЛК. Получаемый внутренний резиновый слой имеет правильную геометрию и стабильные характеристики, мощный привод обеспечивает непрерывную высокоэффективную работу производственной линии.
-Операция 4-
Формование и низкотемпературная обработка внутреннего слоя
После экструзии внутренний слой выдерживается при комнатной температуре не менее 8 часов для естественного формования, далее обрабатывается при температуре −30 °C для снижения внутренней липкости и бесперебойного протекания процесса плетения.
-Операция 5-
Формирование плетеного армирующего слоя
Применяется плетильное оборудование по немецкой технологии. Проволочные слои укладываются плотно и равномерно, внутренние технологические нормативы завода превышают общеотраслевые стандарты, поэтому рукава имеют безупречный внешний вид и надежную внутреннюю структуру.
-Операция 6-
Контроль параметров плетения и намотки армирующего слоя
Шаг плетения и навивки, а также промежутки между проволоками задаются с высокой точностью, угол укладки проволоки регулируется строго. Продукция соответствует международным стандартам SAE, EN и строгим европейским отраслевым нормативам.
-Операция 7-
Последующие технологические операции и промежуточный контроль качества
Последовательно выполняются экструзия внешнего резинового слоя, маркировка поверхности рукава, оборачивание вулканизационной оберточной тканью, вулканизация и снятие обертки. По каждой операции ведется полный производственный журнал, вся бракованная продукция направляется на отдельный склад брака.
▎Полная производственная технологическая линия
Смешение резиновых заготовок → стыковка стальной проволоки → экструзия резины → плетение стандартных рукавов → плетение крупногабаритных рукавов → изготовление намоточных рукавов → плетение волоконных рукавов → вулканизация
Три обязательных финальных испытания готовой продукции перед отгрузкой:
|
 |

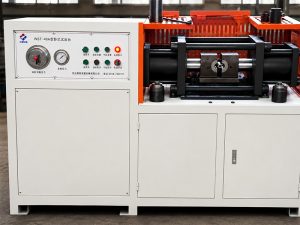

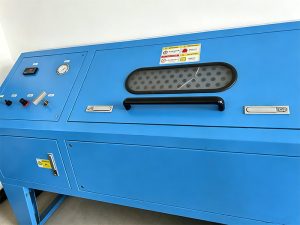

| Испытание под рабочим давлением | Испытание на давление разрыва |
-Тест 1-
— Испытание номинальным рабочим давлением
5 минут: Выдержка готового изделия под рабочим давлением для комплексного выявления протечек, трещин и других дефектов резиновых слоев
-Тест 2 -
— Испытание на давление разрыва (не менее 4-кратного номинального рабочего давления)
≥ 4×: Стальная проволока для армирующего слоя закупается у ведущих отечественных изготовителей. Каждая поступающая партия проходит контроль прочности на растяжение, что гарантирует соблюдение норм номинального и разрывного давления.
-Тест 3-
— Испытание на импульсную усталость
Плетеные гидравлические рукава — не менее 200 000 циклов нагрузки; намоточные гидравлические рукава — не менее 400 000 циклов нагрузки.
▎Обязательство полного финального контроля
Все гидравлические рукава перед отгрузкой проходят полный комплекс из трех вышеперечисленных испытаний, что гарантирует простой монтаж, стабильную долгую эксплуатацию и отсутствие эксплуатационных неисправностей.
