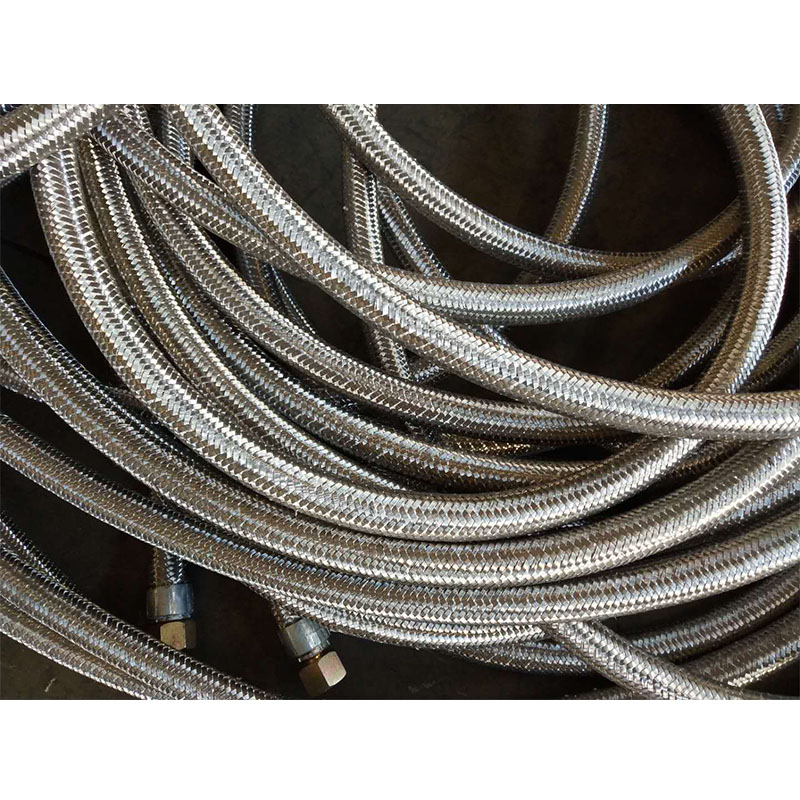

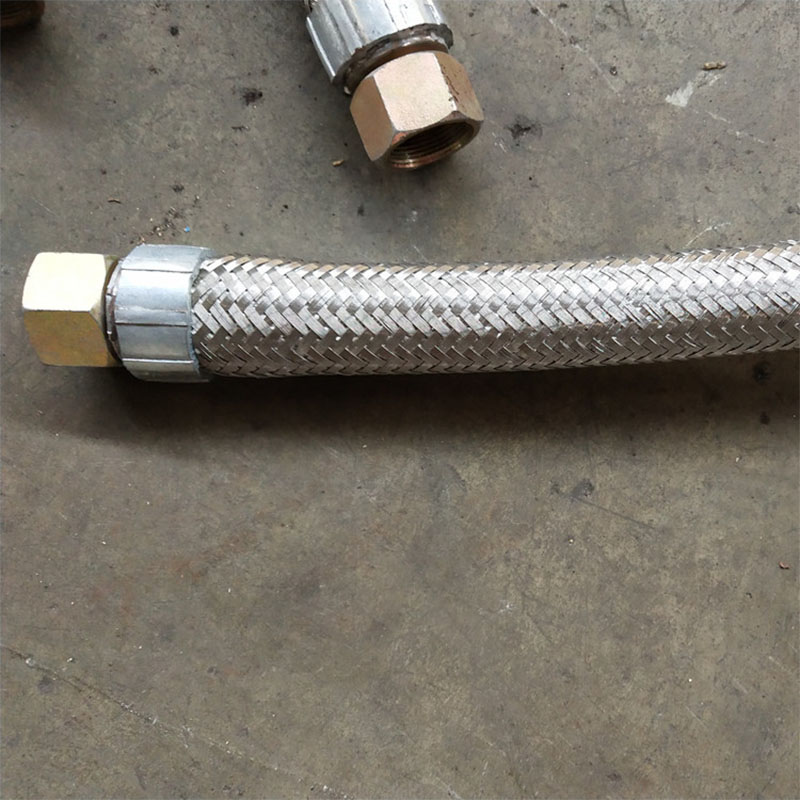

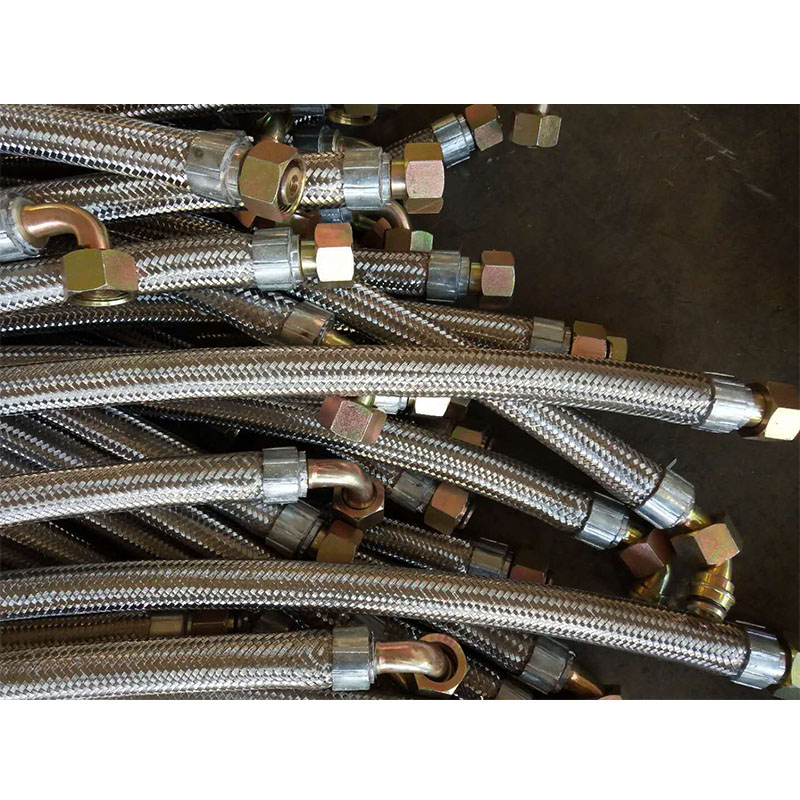

Металлорукав

Описание продукции В сложных промышленных и химических условиях металлические гибкие шланги являются ключевыми соединительными элементами трубопроводных систем благодаря высокой коррозионной стойкости, термостойкости и отличной гибкости.Основные марки стали: нержавеющая сталь 304 / 316L / 321 ...

Отправить заявку

  

Описание

маркер

Описание продукции

В сложных промышленных и химических условиях металлические гибкие шланги являются ключевыми соединительными элементами трубопроводных систем благодаря высокой коррозионной стойкости, термостойкости и отличной гибкости.Основные марки стали: нержавеющая сталь 304 / 316L / 321 / 310S.Сталь 316L устойчива к воздействию хлоридов, кислот и щелочей; марки 321 и 310S предназначены для эксплуатации при высоких температурах. Для особых сред применяются сплавы Хастеллой.Защитная металлическая оплетка и фланцевые соединения из нержавеющей или углеродистой стали повышают прочность, устойчивость к давлению и взрывобезопасность конструкции.

Основные технические характеристики：Диапазон рабочих температур: от −200 °C до +600 °CНоминальное давление: PN10 – PN63Отличается высокой герметичностью, гибкостью, устойчивостью к вибрациям и динамическим нагрузкам. Имеет огнезащитные, взрывобезопасные и антистатические свойства, подходит для транспортировки опасных рабочих сред.Функциональное назначение:компенсация температурных и механических смещений трубопроводов; гашение вибраций и снижение шума; упрощение монтажа и технического обслуживания; безопасная транспортировка нефтепродуктов, кислотных и щелочных растворов; защита соединений технологического оборудования.Продукция соответствует стандартам нефтехимической отрасли, применяется на объектах нефтепереработки, добычи и транспортировки нефти и газа, а также в химической промышленности.

Технические характеристики

Параметры металлорукавов (серия)

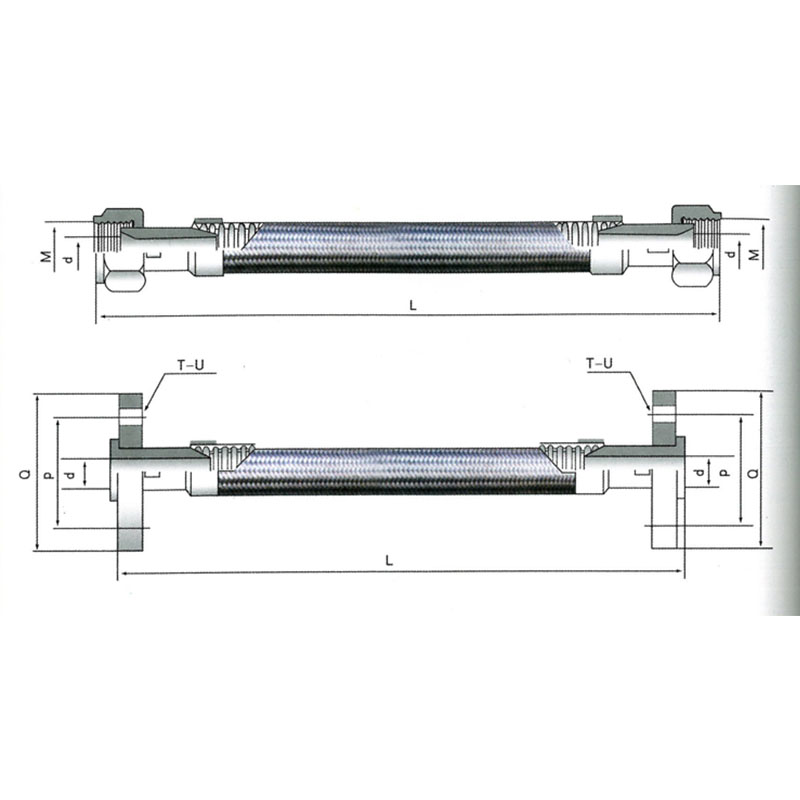

Условный проход	Тип	Рабочее давление (МПа)	Испытательное давление (МПа)	Разрушающее давление (МПа)	Минимальный радиус изгиба, статический (мм)	Минимальный радиус изгиба, динамический (мм)	Размер резьбы d	Размер резьбы Q	Размер резьбы P	Размер резьбы T	Размер резьбы U	Коническая резьба ZG	Метрическая резьба M
10	JRΦ10	2.5	3.7	10	65	145	7	90	60	4	14	1/4"	18 × 1.5
12	JRΦ12	1.6	2.4	6.4	70	160	9	95	65	4	14	3/8"	20 × 1.5
14	JRΦ14	1.6	2.4	6.4	75	175	11	95	65	4	14	1/2"	22 × 1.5
15	JRΦ15	1.6	2.4	6.4	80	180	12	95	65	4	14	1/2"	24 × 1.5
16	JRΦ16	1.6	2.4	6.4	85	210	13	105	75	4	14	1/2"	27 × 1.5
18	JRΦ18	1.6	2.4	6.4	110	220	15	105	75	4	14	3/4"	30 × 1.5
20	JRΦ20	1.6	2.4	6.4	120	270	16	105	75	4	14	3/4"	33 × 2
22	JRΦ22	1.6	2.4	4	135	320	18	105	75	4	14	3/4"	36 × 2
25	JRΦ25	1.6	2.4	4	160	360	21	115	85	4	14	1"	39 × 2
30	JRΦ30	1.6	2.4	4	170	390	25	115	85	4	18	1¼"	42 × 2
32	JRΦ32	1.6	2.4	4	175	400	28	140	100	4	18	1¼"	48 × 2
38	JRΦ38	1.6	2.4	4	200	480	34	150	110	4	18	1½"	56 × 2
40	JRΦ40	1.6	2.4	4	225	510	37	150	110	4	18	1½"	58 × 2
42	JRΦ42	1.6	2.4	4	250	550	37	150	110	4	18	1½"	60 × 2
48	JRΦ48	1.6	2.4	4	270	600	43	165	125	4	18	2"	68 × 2
50	JRΦ50	1.2	1.8	3.5	280	640	45	165	125	8	18	2"	68 × 2
65	JRΦ65	1.2	1.8	3.5	360	700	65	185	145	8	18	2½"	Предоставляется заказчиком

Параметры металлорукавов (серия)
Категория	Условный проход DN (мм)	Минимальный внутренний диаметр (мм)	Максимальный наружный диаметр (мм)	Рабочее давление (PN), МПа	Рабочее давление (PN), psi	Испытательное давление (PS), МПа	Разрушающее давление (Pb), МПа	Минимальный радиус изгиба, статический (Rj), мм	Минимальный радиус изгиба, динамический (Rd), мм
Высокое давление	4	2.5	8.5	35	5071	1.5PN	3PN	≥ 10DN	≥ 2Rj
	6	4.5	12
	8	6.5	14
	10	8.5	16	23	3332
	12	10	20	23	3332
	14	12	22	21	3043
	18	16	26	17	2463
	20	18	28	15	2175
	25	22	34	10	1449
	32	30	42	7	1014
Среднее давление	4	2.5	8.5	10	1449		4PN
	6	4.5	12.5
	8	6.5	14.5
	10	8.5	16.4
	12	12	20	8	1159
	14	14	22
	18	18	26
	20	20	28	6.4	927
	25	24	34	6.4	927
	32	32	42	4	579
	40	40	52	4	579
Низкое давление	4	4	8.5	2.5	362
	6	6	12
	8	8	14
	10	10	16
	12	12	20	1.6	231
	14	14	22
	18	18	26
	20	20	28
	25	24	34	1	144
	32	32	42	1	144
	40	40	52	2.5	362
	50	50	64	2.5	362
	75	75	92	1.6	231
	100	102	122	1.6	231
	125	125	161	1	144
	150	150	193	1	144
	200	200	252	0.8	116	Примечание: Значения PN, PS и Pb указаны при температуре 20 °C.
	250	250	302	0.8	116

Цех завода:

Цзюсин является предприятием, на 100 % специализирующимся на производстве гидравлических и промышленных рукавов для всех отраслей: нефтегазовой, сельскохозяйственной, транспортной, строительной, горнодобывающей и лесной промышленности.

Лаборатория:

На нашем заводе внедрён полный комплект лабораторного испытательного оборудования. Мы располагаем современной лабораторией, позволяющей проводить контроль качества продукции и осуществлять опытно-конструкторские разработки, обеспечивая стабильное и высокое качество изделий.

После поступления сырья каждая партия проходит проверку на соответствие техническим требованиям к нашей продукции.

После изготовления каждый рукав испытывается на рабочее и разрушающее давление, а по каждому заказу проводятся импульсные испытания, что гарантирует 100 %-ную готовность продукции к отгрузке.

Мы прилагаем все усилия, чтобы предоставить клиентам рукава высочайшего качества, делая всё возможное для обеспечения их надёжности.
