Описание продукции Диапазон цен на продукцию (в китайских юанях): 5-100 Название 87311 – Фланец SAE 3000 PSI, тип 61 ISO 12151-3/SAE J516 Описание изделия Артикул для плетёных гидравлических шлангов: 87311 Применение: для гидравлических шлангов 1SN / 2SN Артикул фитинга для спиральных шл...
Описание
маркер
Описание продукции
Диапазон цен на продукцию (в китайских юанях): 5–100
Название

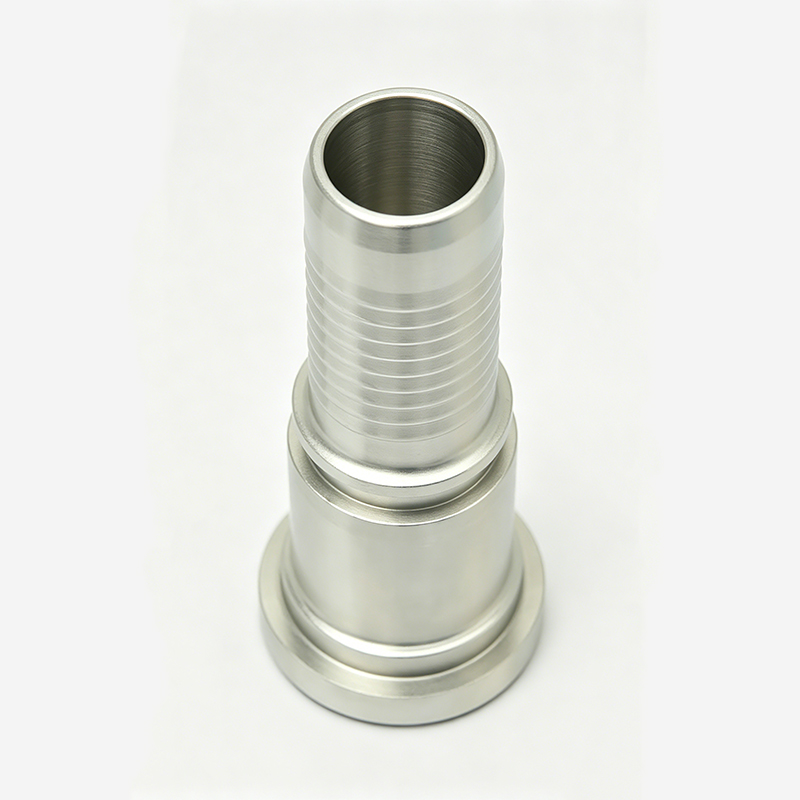

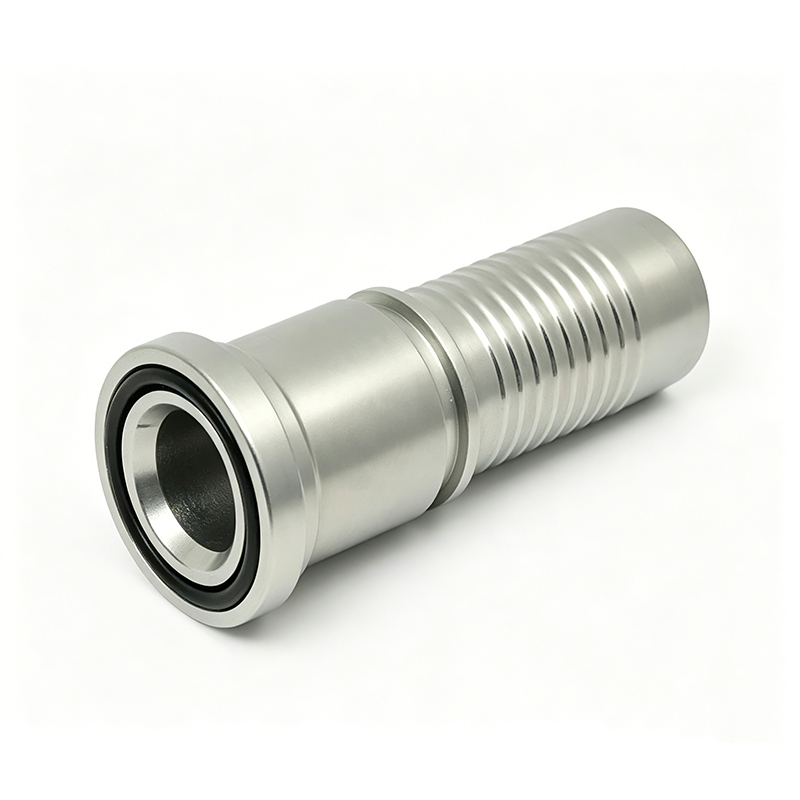

87311 – Фланец SAE 3000 PSI, тип 61 ISO 12151-3/SAE J516
Описание изделия
Артикул для плетёных гидравлических шлангов: 87311
Применение: для гидравлических шлангов 1SN / 2SN
Артикул фитинга для спиральных шлангов: 87312
Применение: для гидравлических шлангов 4SP / 4SH / R12
Описание: Фланец тип 61, 3000 PSI, лёгкая серия
Характеристики:
Материал: Углеродистая сталь
Обработка поверхности: Цинковое покрытие
Испытание в солевом тумане: 96 часов

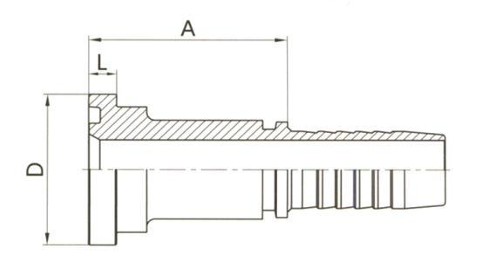

Технические характеристики
Технические характеристики фитингов
| Кодовое имя Part No. | Резьба Е | Размер шланга Hose Size | Размеры Dimensions | ||||
| Плетение Braided | Скачать Spiral | THREAD E | Общий внутренний диаметр DN | Обозначение DASH | A Плетение / переплетение |
D | L |
| 87311 - 08 - 08 | 87312 - 08 - 08 | 1 / 2 | 13 | 8 | 46 / 47 | 30.2 | 6.73 |
| 87311 - 08 - 10 | 87312 - 08 - 10 | 1 / 2 | 16 | 10 | 46.5 | 30.2 | 6.73 |
| 87311 - 12 - 08 | 87312 - 12 - 08 | 3 / 4 | 13 | 8 | 47 / 48 | 38.1 | 6.73 |
| 87311 - 12 - 10 | 87312 - 12 - 10 | 3 / 4 | 16 | 10 | 47.5 / 48.5 | 38.1 | 6.73 |
| 87311 - 12 - 12 | 87312 - 12 - 12 | 3 / 4 | 19 | 12 | 48 / 49.3 | 38.1 | 6.73 |
| 87311 - 12 - 16 | 87312 - 12 - 16 | 3 / 4 | 25 | 16 | 49 / 50 | 38.1 | 6.73 |
| 87311 - 16 - 12 | 87312 - 16 - 12 | 1 | 19 | 12 | 51 / 52.3 | 44.4 | 8 |
| 87311 - 16 - 16 | 87312 - 16 - 16 | 1 | 25 | 16 | 52 / 53 | 44.4 | 8 |
| 87311 - 16 - 20 | 87312 - 16 - 20 | 1 | 32 | 20 | 53 / 56.5 | 44.4 | 8 |
| 87311 - 20 - 12 | 87312 - 20 - 12 | 1.1 / 4 | 19 | 12 | 56 / 57.3 | 50.8 | 8 |
| 87311 - 20 - 16 | 87312 - 20 - 16 | 1.1 / 4 | 25 | 16 | 57 / 58 | 50.8 | 8 |
| 87311 - 20 - 20 | 87312 - 20 - 20 | 1.1 / 4 | 32 | 20 | 58 | 50.8 | 8 |
| 87311 - 20 - 24 | 87312 - 20 - 24 | 1.1 / 4 | 38 | 24 | 61 / 62 | 50.8 | 8 |
| 87311 - 24 - 20 | 87312 - 24 - 20 | 1.1 / 2 | 32 | 20 | 68 / 68.5 | 60.3 | 8 |
| 87311 - 24 - 24 | 87312 - 24 - 24 | 1.1 / 2 | 38 | 24 | 68 | 60.3 | 8 |
| 87311 - 32 - 24 | 87312 - 32 - 24 | 2 | 38 | 24 | 70 | 71.4 | 9.53 |
| 87311 - 32 - 32 | 87312 - 32 - 32 | 2 | 51 | 32 | 70 / 71 | 71.4 | 9.53 |
| 87311 - 40 - 32 | 87312 - 40 - 32 | 2.1 / 2 | 51 | 32 | 73 / 74 | 84.1 | 9.53 |
| 87311 - 40 - 40 | 87312 - 40 - 40 | 2.1 / 2 | 64 | 40 | 76 / 92 | 84.1 | 9.53 |
| 87311 - 40 - 48 | - Да. | 2.1 / 2 | 76 | 48 | 78.5 | 84.1 | 9.53 |
| 87311 - 48 - 48 | - Да. | 3 | 76 | 48 | 78.5 | 101.6 | 9.53 |
| 87311 - 56 - 56 | - Да. | 3.1 / 2 | 89 | 56 | 87.5 | 114.3 | 11.23 |
| 87311-64-64FR | - Да. | 4 | 102 | 64 | 95.5 | 127 | 11.23 |
| Примечание: Предыдущий размер "/" в размереА применяется к штуцерам плетеных труб, а задний размер "/" - к штуцерам намотанных труб. Note: The dimension A before "/" is for braided hose fitting and after "/" is for spiral hose fitting. |
|||||||
Описание упаковки
Для гарантии целостной доставки наших гидравлических фитингов мы используем профессиональную упаковку, которая сочетает защитные свойства, удобство использования и экономичность:
Массовая упаковка: упаковка в усиленные тканевые мешки или картонные коробки. Каждый фитинг размещен в отдельной ячейке для предотвращения повреждений при столкновении.
Внешняя упаковка: при крупных заказах используется усиление на деревянных поддонах, подходящих для дальних морских и воздушных перевозок. На этикетках четко указаны модель изделия, количество и вес.
Все виды упаковки обладают пылезащитными, влагостойкими и антикоррозийными свойствами, гарантируя доставку фитингов в исправном состоянии.
Контроль качества
Мы строго соблюдаем международные и национальные стандарты, осуществляем сквозной контроль качества на всех этапах производства, чтобы каждый фитинг соответствовал требованиям промышленной эксплуатации:
Контроль исходного сырья: Используются высококачественная углеродистая и нержавеющая сталь. Проводятся испытания на твердость и предел прочности при растяжении, исключается использование некачественного сырья.
Контроль производственного процесса: Точная механическая обработка для гарантии размерной точности; строгий контроль поверхностной обработки и толщины цинкового покрытия для повышения антикоррозийных характеристик.
Испытания эксплуатационных характеристик: Проводятся испытания на давление, герметичность и усталость, что гарантирует отсутствие утечек и стабильную работу изделий.
Контроль готовой продукции: 100% полная проверка перед отгрузкой по внешнему виду, размерам и эксплуатационным параметрам. Каждая партия поставляется с сертификатами соответствия.
Часто задаваемые вопросы (FAQ)
Почему возникают утечки после установки фитингов?
Основные причины: неправильная затяжка (слишком сильная затяжка повреждает резьбу и уплотнители, слабая затяжка нарушает герметичность), износ или повреждение уплотнителей, несоответствие размеров фитинга и шланга. Решение: выполнять затяжку по стандартному крутящему моменту, заменять изношенные уплотнители, использовать фитинги и шланги подходящих моделей.
Каков диапазон рабочих температур и давлений фитингов?
Диапазон рабочих температур для стандартных материалов составляет от -40℃ до 120℃. Мы можем изготовить фитинги повышенного давления по требованию заказчика для любых промышленных условий эксплуатации.
Есть ли у вас минимальный объем заказа на фитинги?
Объем зависит от ваших потребностей. Стандартные фитинги всегда имеются в наличии на складе. Минимальный объем заказа на изделия по индивидуальному заказу определяется типом требуемых фитингов.
Возможно ли изготовление фитингов по индивидуальным размерам и требованиям?
Да, возможно.
Предоставляете ли вы образцы продукции?
Да, мы отправляем образцы. Вы оплачиваете стоимость образцов и все расходы на доставку. Стоимость курьерской доставки рассчитывается в зависимости от количества образцов.
Цех завода:
Цзюсин является предприятием, на 100 % специализирующимся на производстве гидравлических и промышленных рукавов для всех отраслей: нефтегазовой, сельскохозяйственной, транспортной, строительной, горнодобывающей и лесной промышленности.
Лаборатория:
На нашем заводе внедрён полный комплект лабораторного испытательного оборудования. Мы располагаем современной лабораторией, позволяющей проводить контроль качества продукции и осуществлять опытно-конструкторские разработки, обеспечивая стабильное и высокое качество изделий.
После поступления сырья каждая партия проходит проверку на соответствие техническим требованиям к нашей продукции.
После изготовления каждый рукав испытывается на рабочее и разрушающее давление, а по каждому заказу проводятся импульсные испытания, что гарантирует 100 %-ную готовность продукции к отгрузке.
Мы прилагаем все усилия, чтобы предоставить клиентам рукава высочайшего качества, делая всё возможное для обеспечения их надёжности.
Упаковка и транспортировка продукции
1.Подтверждение заказа
— После размещения заказа сотрудники отдела обслуживания клиентов и отдела продаж незамедлительно проверяют спецификации, количество, срок поставки и особые требования.
— После завершения производства проводится полная проверка для подтверждения соответствия размеров, характеристик и внешнего вида. Только после этого продукция направляется на упаковку.
2.Профессиональная упаковка
— В зависимости от требований заказчика гидравлические рукава упаковываются в картонные или деревянные ящики.
— После завершения производства рукава упаковываются.
— Как правило, для упаковки используются полипропиленовые мешки и полиэтиленовая плёнка.
3.Погрузка и транспортировка
— Профессиональная бригада по погрузочно-разгрузочным работам действует в строгом соответствии с нормативами: погрузка и выгрузка производятся аккуратно, груз размещается рационально, обеспечивая его надёжную фиксацию.
— Возможны поставки автомобильным транспортом (полная или частичная загрузка) по территории страны, а также международные перевозки морским, авиатранспортом, экспресс-доставкой и с использованием указанных заказчиком экспедиторских компаний.
— На всём пути следования груз надёжно закрепляется для предотвращения сдавливания, ударов и опрокидывания, что обеспечивает его сохранность при перевозках на дальние расстояния.
4.Отслеживание и доставка
— После отгрузки предоставляется полный комплект документов, включая номер накладной / коносамента, упаковочный лист, инвойс и другие документы.
— Осуществляется отслеживание статуса груза в реальном времени, оперативное информирование заказчика для обеспечения безопасной и своевременной доставки.
— Поддерживаются различные условия поставки, включая FOB, CIF, CFR, что обеспечивает удобное взаимодействие на всех этапах.
5.Условия оплаты
— При сумме заказа до 10 000 USD включительно: 100 % предоплата по T/T.
— При сумме заказа свыше 10 000 USD: минимальная предоплата 30 % по T/T, остаток оплачивается до отгрузки.
— Возможны расчёты по T/T и по аккредитиву (L/C).
