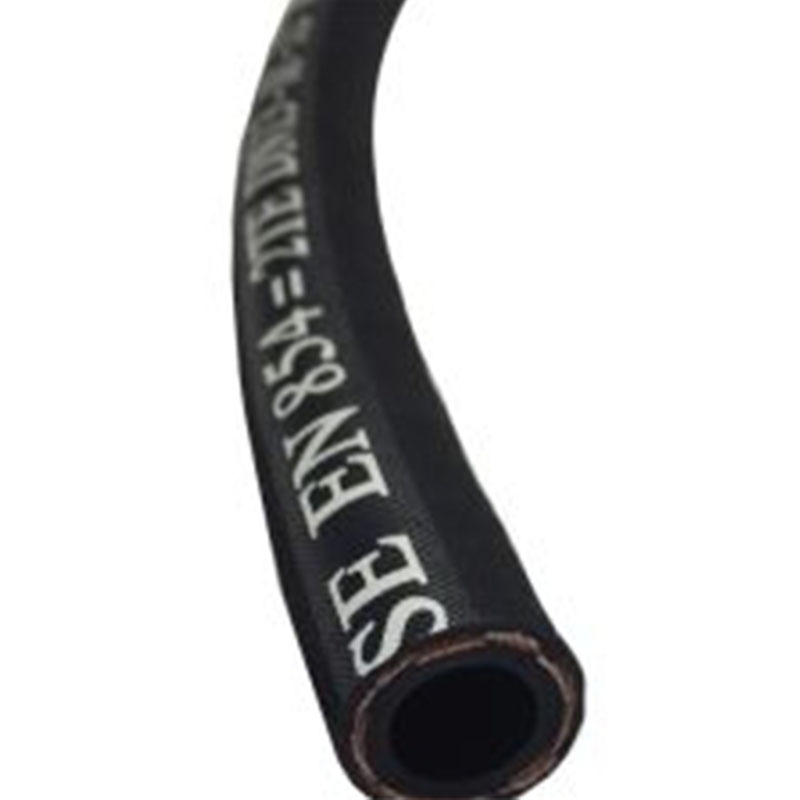

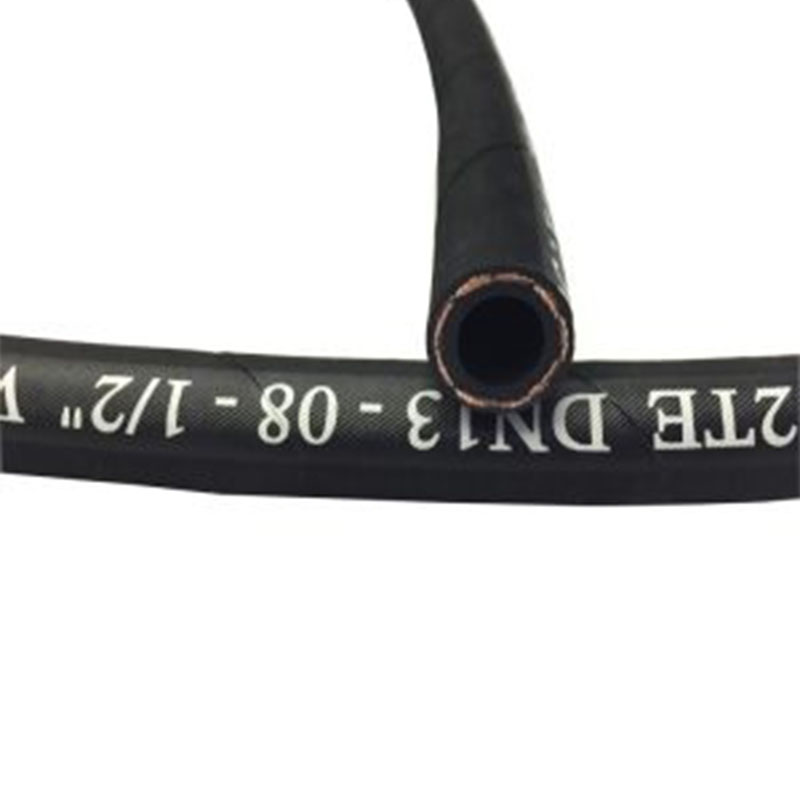

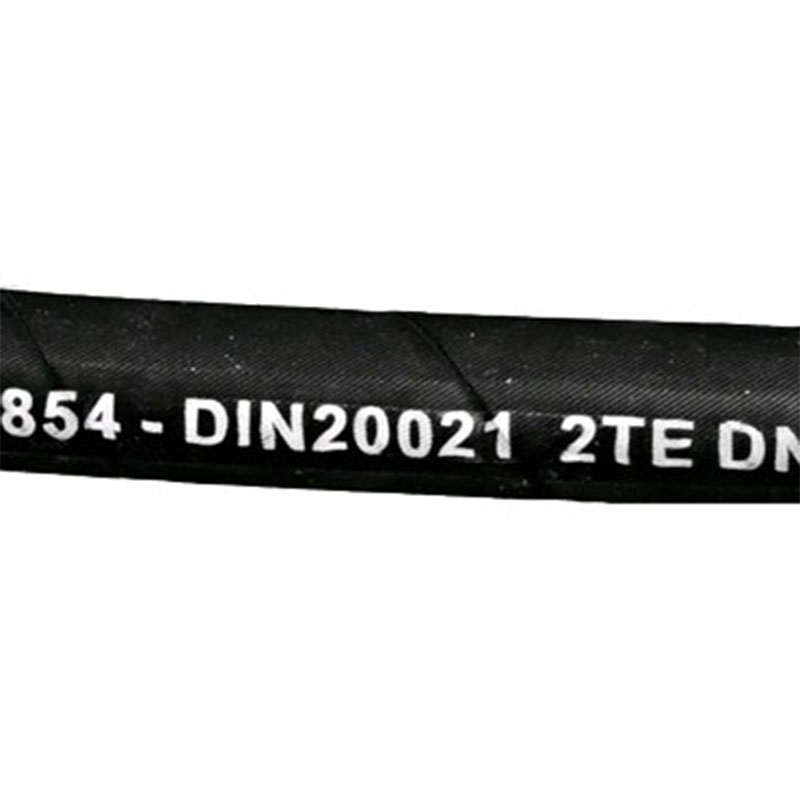

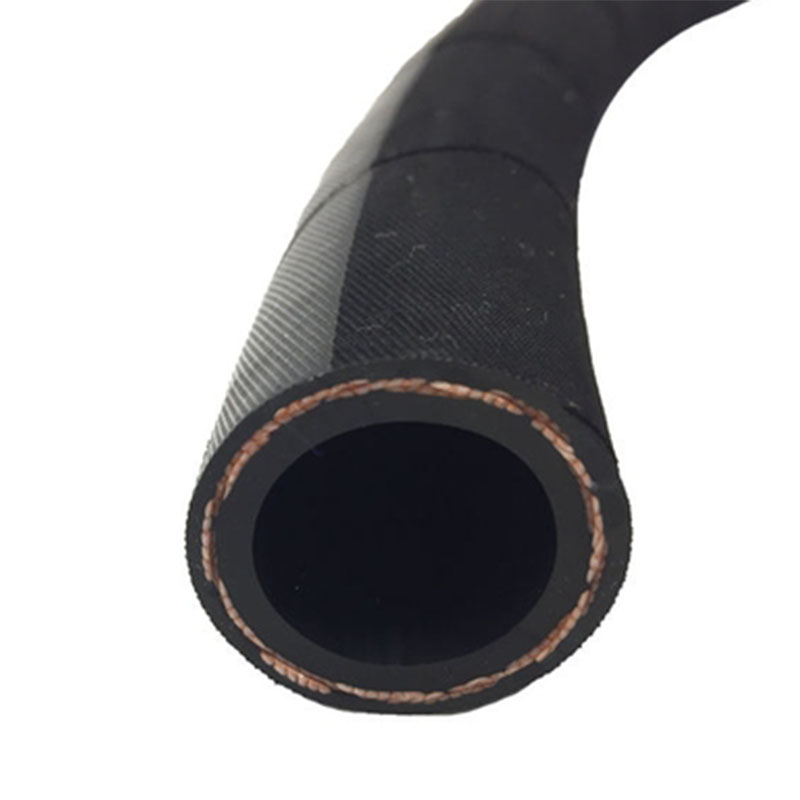

EN854 1TE 2TE Низконапорный рукав

Описание продукции: Рукав состоит из внутреннего маслостойкого слоя из синтетического каучука, одного или нескольких слоев текстильной оплетки и наружного маслостойкого и атмосферостойкого слоя из синтетического каучука. Специально разработан для применения в низконапорных контурах гидравличес...

Отправить заявку

  

Описание

маркер

Описание продукции:

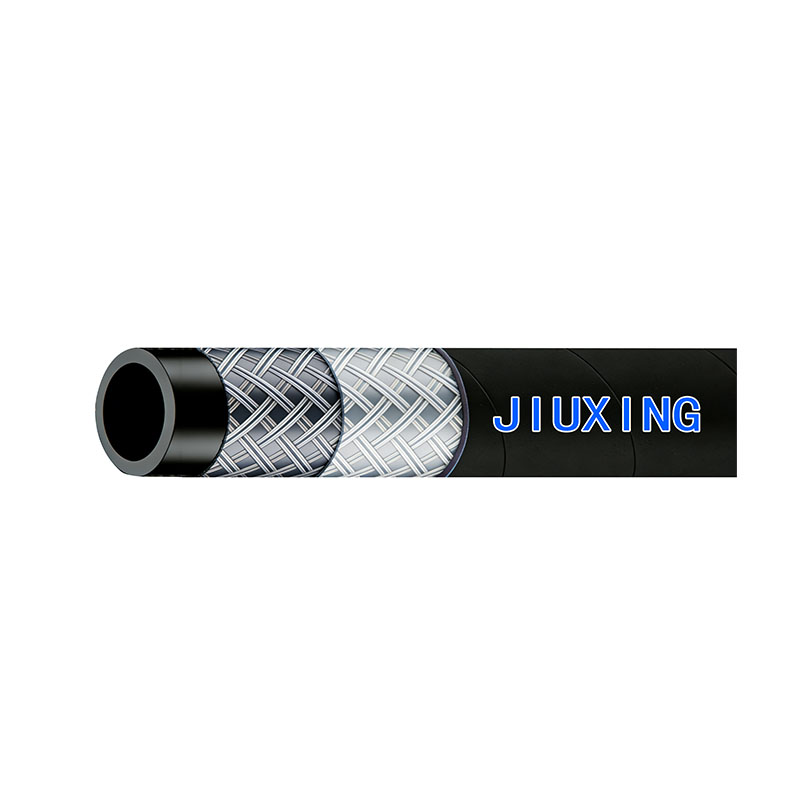

Рукав состоит из внутреннего маслостойкого слоя из синтетического каучука, одного или нескольких слоев текстильной оплетки и наружного маслостойкого и атмосферостойкого слоя из синтетического каучука. Специально разработан для применения в низконапорных контурах гидравлических систем и сливных линиях.

Область применения

Предназначен для транспортировки гидравлических масел на нефтяной основе в диапазоне температур от –40 °C до +100 °C. Может использоваться в сливных линиях и низконапорных контурах общепромышленных гидравлических систем, являясь надежным решением для транспортировки стандартных гидравлических жидкостей.

Общие технические требования для гидравлических рукавов с текстильной оплеткой серии EN854, где «один или несколько слоев текстильной оплетки» соответствуют различным типам:

— 1TE: однослойная текстильная оплетка, предназначена для низконапорных сливных линий;

— 2TE: двухслойная текстильная оплетка, устойчивость к давлению незначительно выше, чем у 1TE, также подходит для низконапорных контуров и сливных линий.

Оба типа обладают маслостойкостью и атмосферостойкостью, рабочий диапазон температур составляет от –40 °C до +100 °C. Предназначены для транспортировки гидравлических масел на нефтяной основе и широко применяются в общепромышленных гидравлических системах.

Технические характеристики

EN 854:1TE、2TE、3TE
Условный проход	Условный проход	Внутренний диаметр		Наружный диаметр						Максимальное рабочее давление			Испытательное давление			Минимальное разрушающее давление			Минимальный радиус изгиба
Условный проход	Условный проход	Min	Max	Тип 1TE		Тип 2TE		Тип 3TE		Тип 1TE	Тип 2TE	Тип 3TE	Тип 1TE	Тип 2TE	Тип 3TE	Тип 1TE	Тип 2TE	Тип 3TE	Тип 1TE	Тип 2TE	Тип 3TE
мм	дюйм	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	МПа	МПа	МПа	МПа	МПа	МПа	МПа	МПа	МПа	мм	мм	мм
5	3/16	4.9	5.2	10.0	16.7	11.0	12.6	12.0	13.6	2.5	8	16	5	16	32	10	32	64	35	35	40
6	1/4	6.4	6.9	11.6	18.3	12.6	14.2	13.6	15.2	2.5	7.5	15	5	15	29	10	30	58	45	40	45
8	5/16	7.9	8.4	13.1	19.9	14.1	15.7	16.1	17.7	2	6.8	13	4	13.6	26	8	27.2	52	65	50	55
10	3/8	9.5	10.0	14.7	22.2	15.7	17.3	17.7	19.3	2	6.3	11	4	12.6	22	8	25.2	44	75	60	70
12	1/2	12.7	13.3	17.7	25.4	18.7	20.7	20.7	22.7	1.6	5.8	9	3.2	11.6	19	64	23.2	37.2	90	70	85
16	5/8	15.8	16.5	21.9	28.6	22.9	24.9	24.9	26.9	1.6	5	8	3.2	10	16	64	20	32	115	90	105
19	3/4	18.8	19.8	-	-	26.0	28.0	28.0	30.0	-	4.5	7	-	9	14	-	18	28	-	110	130
25	1	25.4	26.2	-	-	32.9	35.9	34.4	37.4	-	4	6	-	8	11	-	16	22	-	150	150
31	1-1/4	31.8	32.8	-	-	-	-	40.8	43.8	-	-	5	-	-	9	-	-	18	-	-	190
38	1-1/2	38.1	39.1	-	-	-	-	47.6	51.6	-	-	4	-	-	8	-	-	16	-	-	240
51	2	50.6	51.8	-	-	-	-	60.3	64.3	-	-	3	-	-	7	-	-	13.2	-	-	300
60	2-3/8	59.6	61.2	-	-	-	-	70.0	74.0	-	-	3	-	-	5	-	-	10	-	-	400
80	3-1/8	79.6	81.2	-	-	-	-	91.5	96.5	-	-	2	-	-	4	-	-	7.2	-	-	500
100	4	99.4	101.4	-	-	-	-	113.5	118.5	-	-	1	-	-	2	-	-	4	-	-	600
