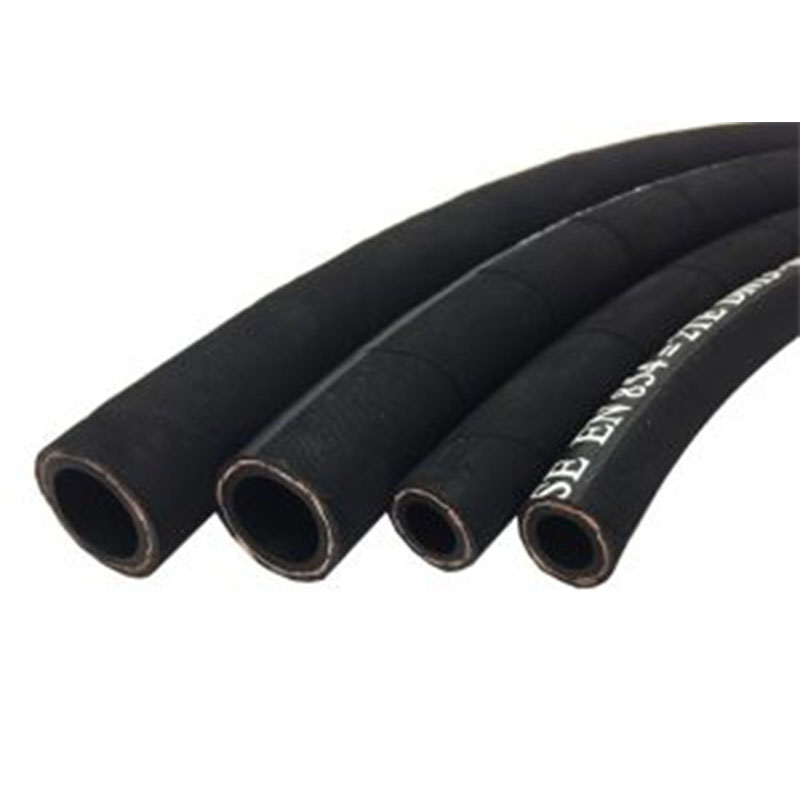

EN854 3TE Низконапорный рукав

Описание конструкции Данный рукав состоит из внутреннего маслостойкого слоя из синтетического каучука, одного или нескольких слоев текстильной оплетки для повышения максимального рабочего давления, а также наружного маслостойкого и атмосферостойкого слоя из синтетического каучука. Область прим...

Отправить заявку

  

Описание

маркер

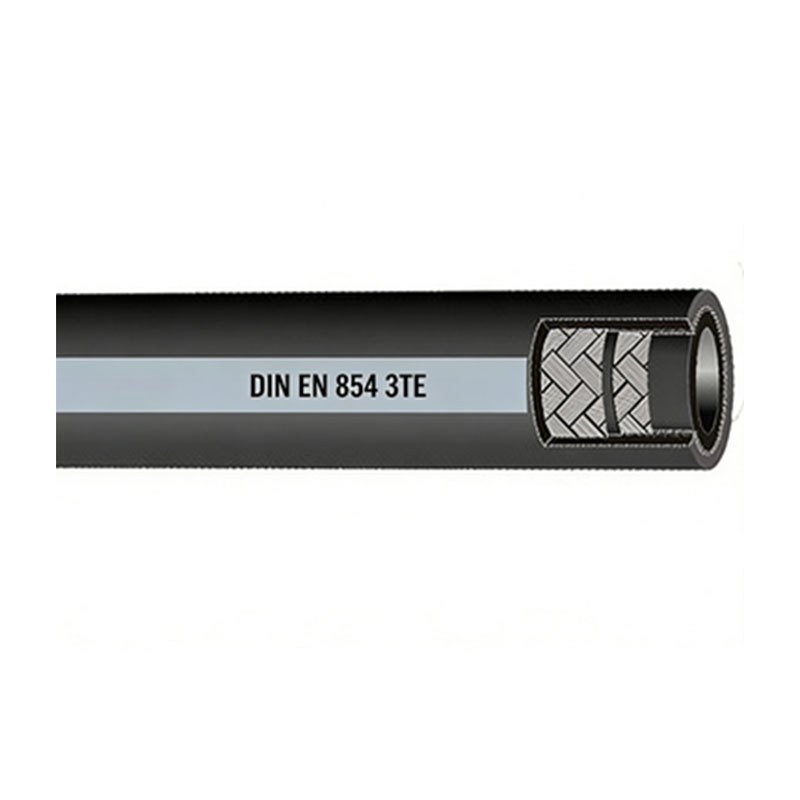

Описание конструкции

Данный рукав состоит из внутреннего маслостойкого слоя из синтетического каучука, одного или нескольких слоев текстильной оплетки для повышения максимального рабочего давления, а также наружного маслостойкого и атмосферостойкого слоя из синтетического каучука.

Область применения

Данный рукав предназначен для использования в гидравлических системах с жидкостями на нефтяной основе в диапазоне температур от –40 °C до +100 °C.

Технические характеристики

EN 854:1TE、2TE、3TE
Условный проход	Условный проход	Внутренний диаметр		Наружный диаметр						Максимальное рабочее давление			Испытательное давление			Минимальное разрушающее давление			Минимальный радиус изгиба
Условный проход	Условный проход	Min	Max	Тип 1TE		Тип 2TE		Тип 3TE		Тип 1TE	Тип 2TE	Тип 3TE	Тип 1TE	Тип 2TE	Тип 3TE	Тип 1TE	Тип 2TE	Тип 3TE	Тип 1TE	Тип 2TE	Тип 3TE
мм	дюйм	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	МПа	МПа	МПа	МПа	МПа	МПа	МПа	МПа	МПа	мм	мм	мм
5	3/16	4.9	5.2	10.0	16.7	11.0	12.6	12.0	13.6	2.5	8	16	5	16	32	10	32	64	35	35	40
6	1/4	6.4	6.9	11.6	18.3	12.6	14.2	13.6	15.2	2.5	7.5	15	5	15	29	10	30	58	45	40	45
8	5/16	7.9	8.4	13.1	19.9	14.1	15.7	16.1	17.7	2	6.8	13	4	13.6	26	8	27.2	52	65	50	55
10	3/8	9.5	10.0	14.7	22.2	15.7	17.3	17.7	19.3	2	6.3	11	4	12.6	22	8	25.2	44	75	60	70
12	1/2	12.7	13.3	17.7	25.4	18.7	20.7	20.7	22.7	1.6	5.8	9	3.2	11.6	19	64	23.2	37.2	90	70	85
16	5/8	15.8	16.5	21.9	28.6	22.9	24.9	24.9	26.9	1.6	5	8	3.2	10	16	64	20	32	115	90	105
19	3/4	18.8	19.8	-	-	26.0	28.0	28.0	30.0	-	4.5	7	-	9	14	-	18	28	-	110	130
25	1	25.4	26.2	-	-	32.9	35.9	34.4	37.4	-	4	6	-	8	11	-	16	22	-	150	150
31	1-1/4	31.8	32.8	-	-	-	-	40.8	43.8	-	-	5	-	-	9	-	-	18	-	-	190
38	1-1/2	38.1	39.1	-	-	-	-	47.6	51.6	-	-	4	-	-	8	-	-	16	-	-	240
51	2	50.6	51.8	-	-	-	-	60.3	64.3	-	-	3	-	-	7	-	-	13.2	-	-	300
60	2-3/8	59.6	61.2	-	-	-	-	70.0	74.0	-	-	3	-	-	5	-	-	10	-	-	400
80	3-1/8	79.6	81.2	-	-	-	-	91.5	96.5	-	-	2	-	-	4	-	-	7.2	-	-	500
100	4	99.4	101.4	-	-	-	-	113.5	118.5	-	-	1	-	-	2	-	-	4	-	-	600

Цех завода:

Цзюсин является предприятием, на 100 % специализирующимся на производстве гидравлических и промышленных рукавов для всех отраслей: нефтегазовой, сельскохозяйственной, транспортной, строительной, горнодобывающей и лесной промышленности.

Лаборатория:

На нашем заводе внедрён полный комплект лабораторного испытательного оборудования. Мы располагаем современной лабораторией, позволяющей проводить контроль качества продукции и осуществлять опытно-конструкторские разработки, обеспечивая стабильное и высокое качество изделий.

После поступления сырья каждая партия проходит проверку на соответствие техническим требованиям к нашей продукции.

После изготовления каждый рукав испытывается на рабочее и разрушающее давление, а по каждому заказу проводятся импульсные испытания, что гарантирует 100 %-ную готовность продукции к отгрузке.

Мы прилагаем все усилия, чтобы предоставить клиентам рукава высочайшего качества, делая всё возможное для обеспечения их надёжности.

Упаковка и транспортировка продукции

1.Подтверждение заказа

— После размещения заказа сотрудники отдела обслуживания клиентов и отдела продаж незамедлительно проверяют спецификации, количество, срок поставки и особые требования.

— После завершения производства проводится полная проверка для подтверждения соответствия размеров, характеристик и внешнего вида. Только после этого продукция направляется на упаковку.

2.Профессиональная упаковка

— В зависимости от требований заказчика гидравлические рукава упаковываются в картонные или деревянные ящики.

— После завершения производства рукава упаковываются.

— Как правило, для упаковки используются полипропиленовые мешки и полиэтиленовая плёнка.

3.Погрузка и транспортировка

— Профессиональная бригада по погрузочно-разгрузочным работам действует в строгом соответствии с нормативами: погрузка и выгрузка производятся аккуратно, груз размещается рационально, обеспечивая его надёжную фиксацию.

— Возможны поставки автомобильным транспортом (полная или частичная загрузка) по территории страны, а также международные перевозки морским, авиатранспортом, экспресс-доставкой и с использованием указанных заказчиком экспедиторских компаний.

— На всём пути следования груз надёжно закрепляется для предотвращения сдавливания, ударов и опрокидывания, что обеспечивает его сохранность при перевозках на дальние расстояния.

4.Отслеживание и доставка

— После отгрузки предоставляется полный комплект документов, включая номер накладной / коносамента, упаковочный лист, инвойс и другие документы.

— Осуществляется отслеживание статуса груза в реальном времени, оперативное информирование заказчика для обеспечения безопасной и своевременной доставки.

— Поддерживаются различные условия поставки, включая FOB, CIF, CFR, что обеспечивает удобное взаимодействие на всех этапах.

5.Условия оплаты

— При сумме заказа до 10 000 USD включительно: 100 % предоплата по T/T.

— При сумме заказа свыше 10 000 USD: минимальная предоплата 30 % по T/T, остаток оплачивается до отгрузки.

— Возможны расчёты по T/T и по аккредитиву (L/C).
