Рукав для бетононасоса: как выбрать гидравлический рукав по давлению и условиям перекачки
2026-07-19

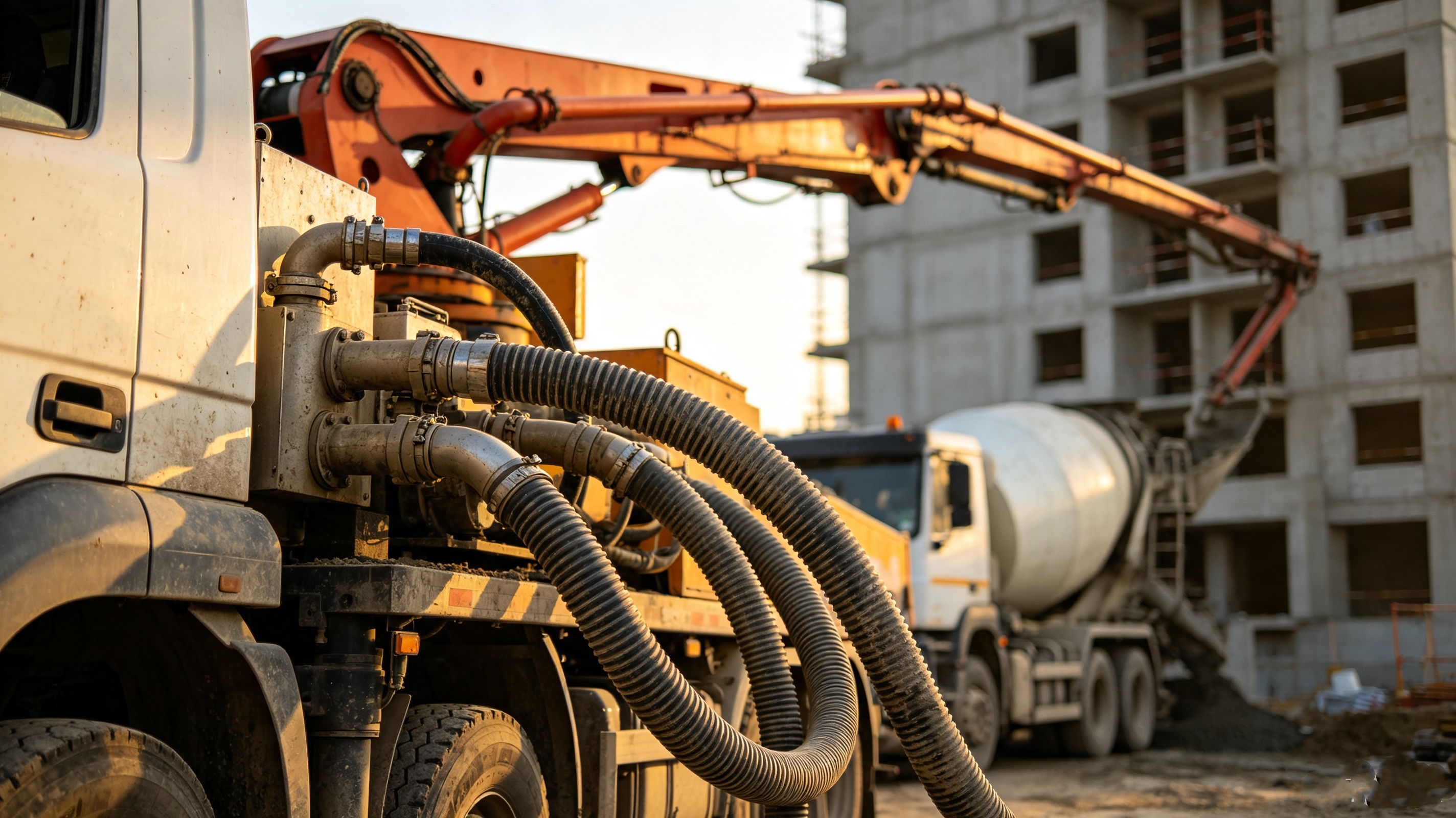

Гидравлическая система бетононасоса — это то, что физически толкает бетон по трубопроводу: она приводит в движение поршни насосной группы, S-образный клапан и стрелу распределения. Рукава в этом контуре работают в одном из самых жёстких режимов среди всей строительной техники — с постоянными импульсными скачками давления при каждом цикле откачки. Ошибка в выборе рукава здесь приводит не к постепенному износу, а к внезапному отказу прямо во время заливки — с остановкой бетона в трубопроводе и потерей уже замешанной партии.
В этой статье разберём, почему гидравлический контур бетононасоса особенно требователен к рукавам, как связаны дальность подачи бетона и требуемое давление в гидросистеме, и какие марки рукавов подходят для разных условий эксплуатации.
Почему рукава бетононасоса работают в особо жёстком режиме

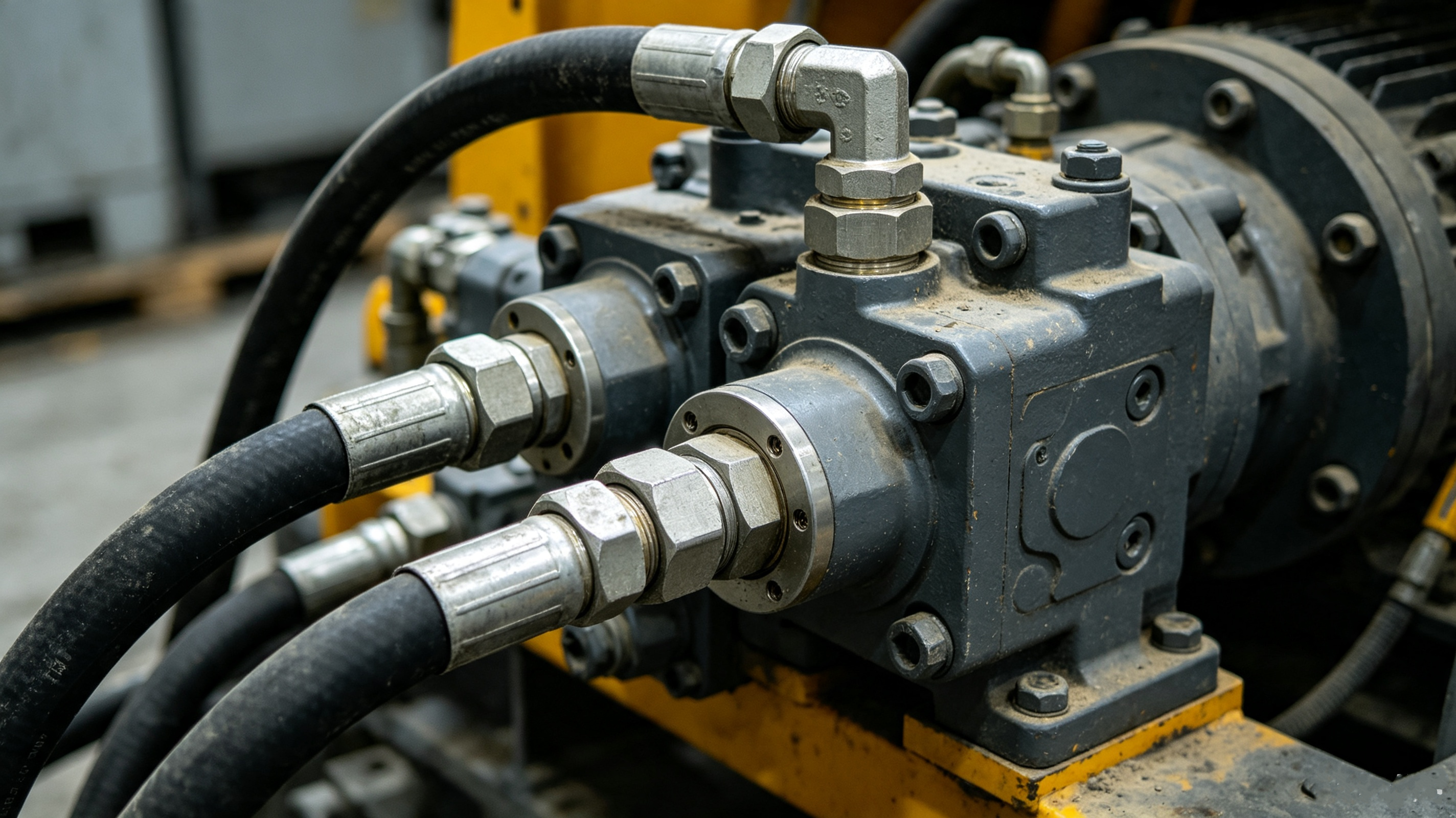

В отличие от многих других видов строительной техники, гидравлика бетононасоса испытывает не постоянную нагрузку, а циклическую импульсную: при каждом ходе поршня давление резко возрастает, затем падает, и цикл повторяется десятки раз в минуту в течение всей смены. Это создаёт три специфических условия:
Импульсные пиковые нагрузки. Рабочее давление в контуре может кратковременно превышать номинальное на 20–30% в момент реверса поршня — рукав должен выдерживать это без накопления усталостных повреждений.
Высокая частота циклов. За смену рукав проходит через тысячи циклов нагрузки-разгрузки, что предъявляет повышенные требования к усталостной прочности армирующего слоя.
Вибрация от насосной группы. Постоянная вибрация ускоряет износ в местах крепления и обжима фитингов быстрее, чем на статичном оборудовании.

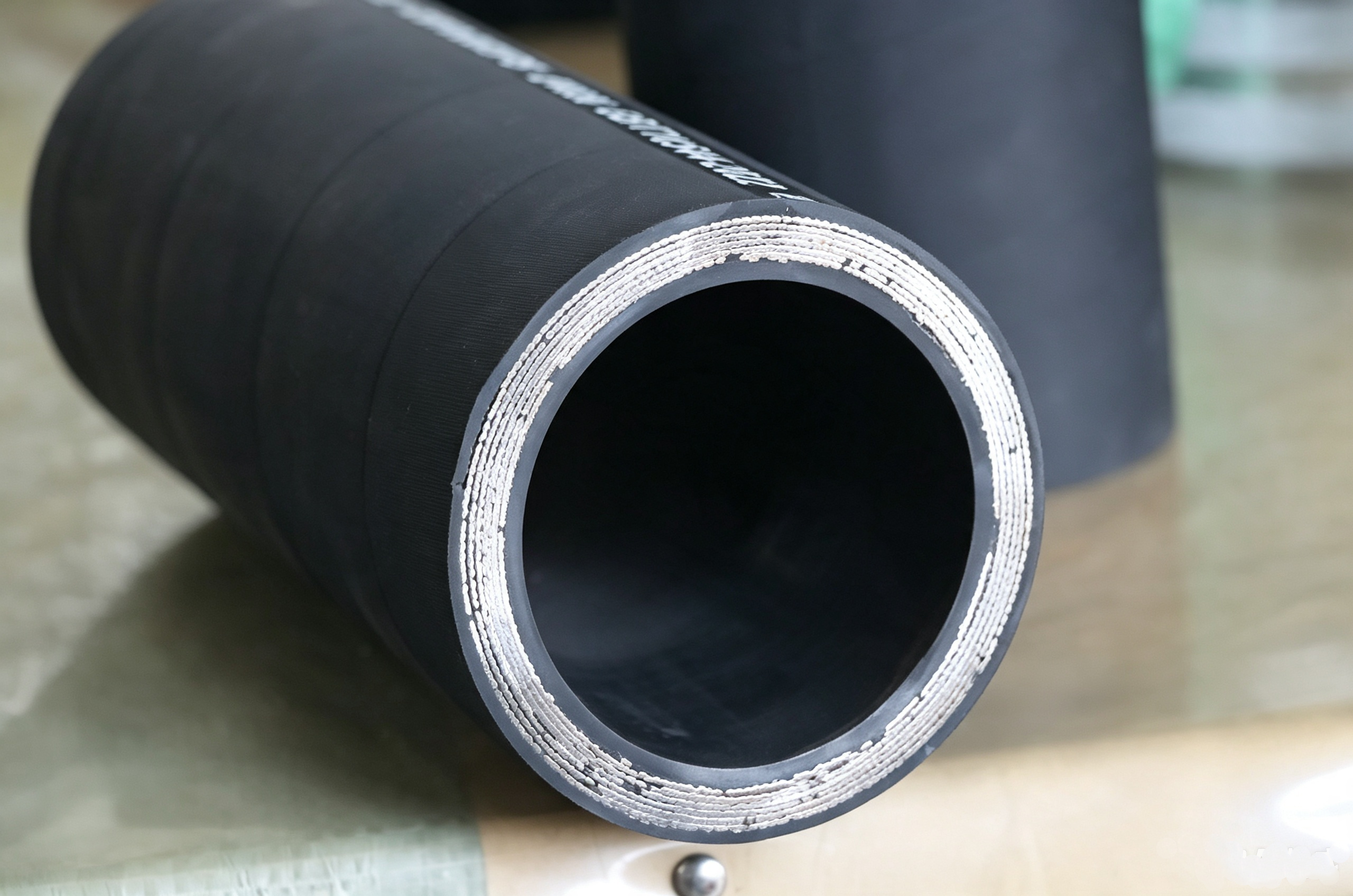

Из-за этого для бетононасосов обычно используют не однооплёточные рукава среднего давления, а многослойные спиральные рукава повышенной прочности, рассчитанные именно на импульсные нагрузки.
Как дальность подачи бетона влияет на выбор рукава
Чем больше расстояние или высота подачи бетона, тем выше давление, которое должна создавать насосная группа — а значит, тем выше нагрузка на рукава гидравлического контура, приводящего эту группу в движение.
| Условия подачи бетона | Типичное давление в гидросистеме | Рекомендуемый класс рукава |
|---|---|---|
| Ближняя подача (низкоэтажное строительство, короткий трубопровод) | До 250 бар | Спиральный рукав среднего класса прочности |
| Средняя дальность (стандартные объекты, автобетононасосы со стрелой) | 250–350 бар | Спиральный рукав повышенной прочности (4 слоя) |
| Дальняя/высотная подача (высотное строительство, стационарные насосы большой мощности) | 350–420 бар и выше | Спиральный рукав максимальной прочности (4–6 слоёв) |
Точные параметры всегда нужно сверять с паспортом конкретной модели бетононасоса — таблица показывает общий принцип, а не универсальную норму для всех машин.
Что происходит при неправильном выборе рукава
Последствия ошибки в этом контуре наступают быстрее и обходятся дороже, чем на большинстве другой техники:
Разрыв рукава под давлением. Если рукав рассчитан на давление ниже фактического рабочего, разрыв происходит не постепенно — он происходит резко, посреди рабочего цикла, часто во время самой заливки.
Остановка бетона в трубопроводе. При аварийной остановке насоса бетон, уже находящийся в трубопроводе, начинает схватываться. Если ремонт затягивается больше чем на 30–40 минут, трубопровод приходится демонтировать и прочищать вручную — это не только простой, но и прямые затраты на демонтаж.
Простой техники и срыв графика заливки. На объектах с непрерывной заливкой (фундаментные плиты, монолитные перекрытия) остановка бетононасоса может означать необходимость повторной заливки целого участка из-за образования холодного шва.
Ускоренный износ соседних компонентов. Микроразрывы в рукаве, которые ещё не привели к полному отказу, вызывают потерю давления в контуре — насосная группа начинает работать с перегрузкой, компенсируя потери, что ускоряет износ уплотнений и клапанов.
Рекомендуемые марки рукавов для гидравлики бетононасоса
Итоговый выбор марки и диаметра должен основываться на паспортных параметрах гидравлической схемы конкретной модели бетононасоса — рукав, подобранный только по внешнему диаметру без учёта расчётного давления, является одной из частых причин преждевременного выхода из строя.
Как не ошибиться при подборе
Мы производим и поставляем полную линейку спиральных рукавов высокого давления (EN856 4SH/4SP, SAE 100 R12/R13/R15) для гидравлических систем бетононасосов, а также фитинги под основные стандарты для сборки готовых рукавных линий под конкретную модель техники.
Хотите получить готовую таблицу подбора рукава под вашу модель бетононасоса? Оставьте заявку — мы бесплатно пришлём таблицу соответствия марок рукавов и параметров давления для основных моделей автобетононасосов, а также рассчитаем стоимость поставки под ваши объёмы.
Частые вопросы
Можно ли использовать один и тот же рукав для ближней и дальней подачи бетона?
Технически можно установить рукав с запасом прочности на любую дистанцию, но это увеличивает стоимость и вес конструкции без необходимости. Рукав стоит подбирать под фактическое рабочее давление конкретной модели и режима эксплуатации, а не с максимальным запасом "на всякий случай".
Как часто нужно менять рукава гидравлики бетононасоса?
Из-за импульсного характера нагрузки интервалы обслуживания короче, чем у стандартной строительной техники — рекомендуется визуальный осмотр перед каждой сменой и полная диагностика каждые 500 моточасов, с ориентировочной заменой каждые 1–2 года при интенсивной эксплуатации.
