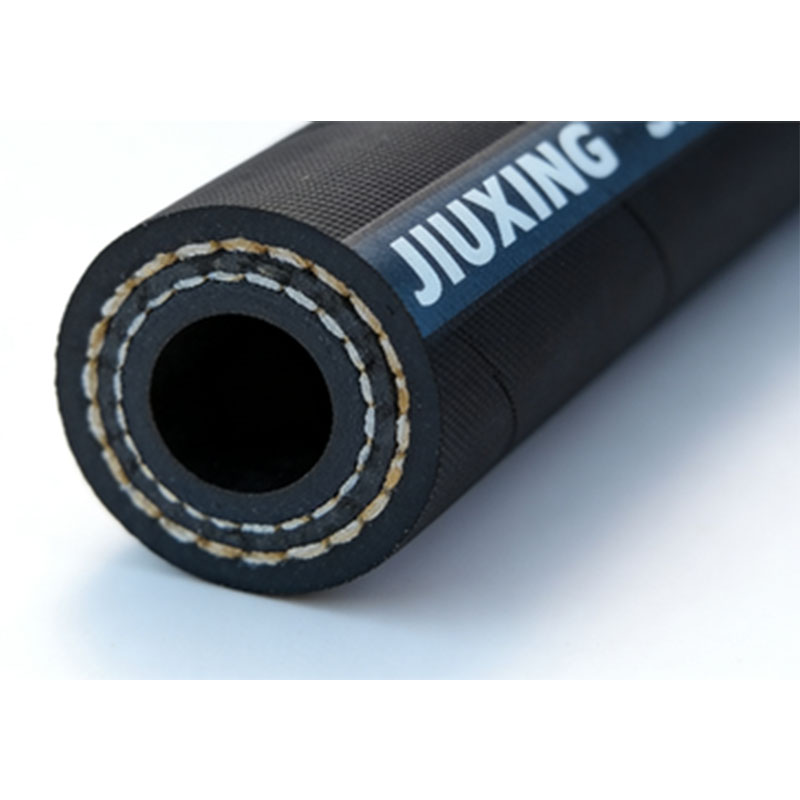

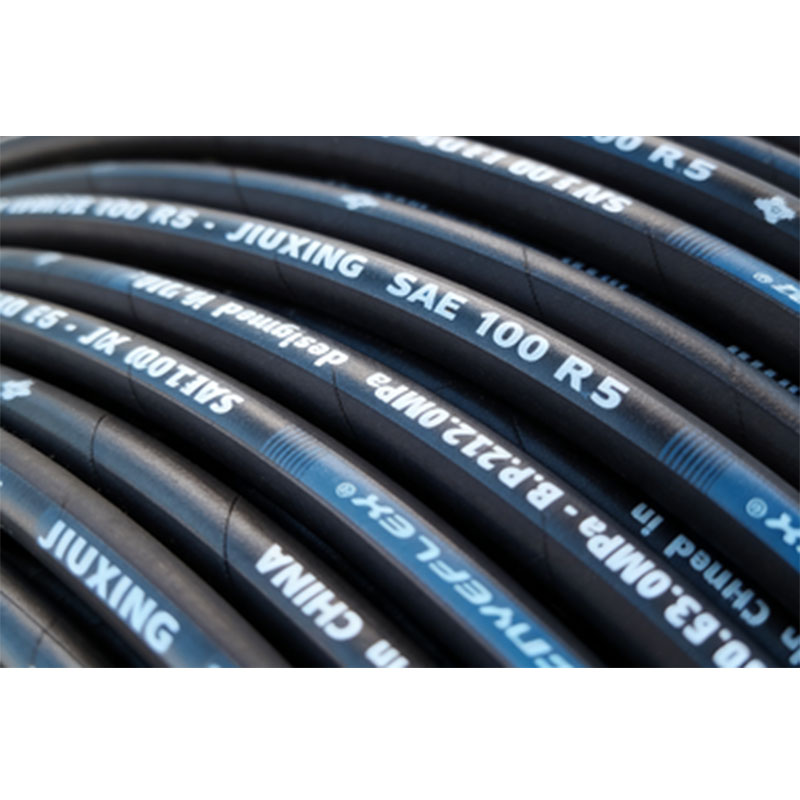

SAE 100 R5 Высоконапорный резиновый рукав с металлооплеткой

SAE 100 R5 Высоконапорный резиновый рукав с металлооплеткой

Описание продукции: Гидравлический рукав с текстильной оплеткой SAE 100R5 оснащен высокопрочным усиливающим слоем из металлооплетки и защитным текстильным слоем, что обеспечивает сочетание прочности и практичности. Данный рукав предназначен для использования в гидравлических системах среднего ...

Отправить заявку

  

Описание

маркер

Описание продукции:

Гидравлический рукав с текстильной оплеткой SAE 100R5 оснащен высокопрочным усиливающим слоем из металлооплетки и защитным текстильным слоем, что обеспечивает сочетание прочности и практичности.

Данный рукав предназначен для использования в гидравлических системах среднего давления. Он может применяться для транспортировки масел на нефтяной основе, смазочных масел, перегретых смазочных масел, а также для воды и воздуха. Широко используется в трубопроводах тяжелых коммерческих автомобилей, включая пневматические тормозные системы, гидроусилители рулевого управления, топливные фильтры, турбокомпрессоры и гидравлические цилиндры.

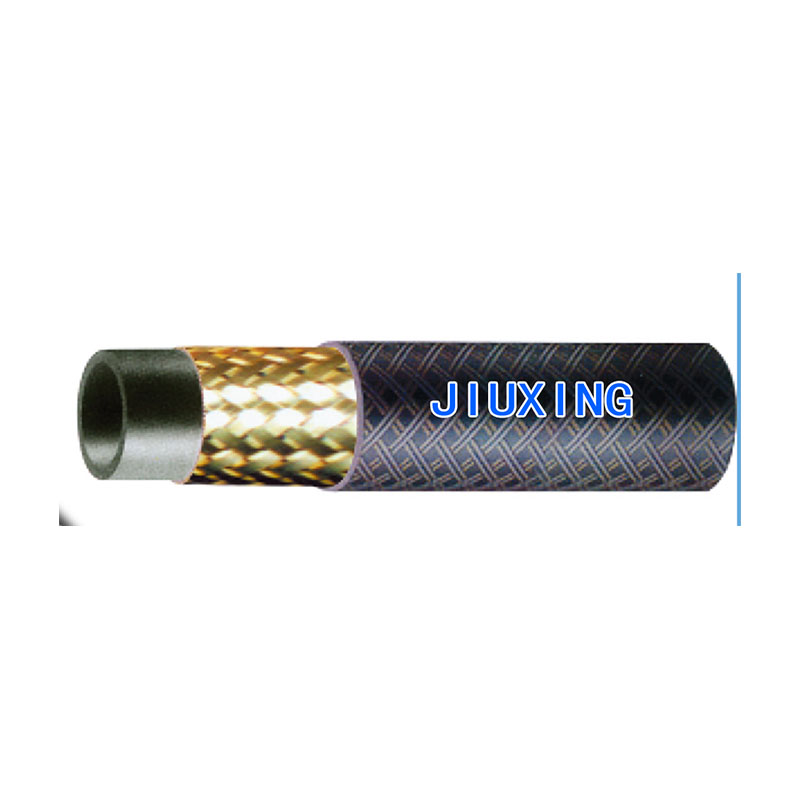

Конструкция: Рукав состоит из внутреннего маслостойкого слоя из синтетического каучука, одного слоя металлооплетки и одного слоя текстильной оплетки.

Применение: Предназначен для использования с гидравлическими маслами на нефтяной основе в диапазоне температур от –40 °C до +100 °C.

Технические характеристики

SAE 100R5
Условный проход	Условный проход	Внутренний диаметр		Наружный диаметр		Максимальное рабочее давление		Испытательное давление		Минимальное разрушающее давление		Минимальный радиус изгиба
Условный проход	Условный проход	Min	Max	Min	Max	Максимальное рабочее давление		Испытательное давление		Минимальное разрушающее давление		Минимальный радиус изгиба
мм	дюйм	мин.	макс.	мин.	макс.	МПа	psi	МПа	psi	МПа	psi	дюйм	мм
5	3/16	4.8	5.5	12.7	13.7	21	3045	42	6090	84	12180.0	2.95	75
6.3	1/4	6.4	7.2	14.3	15.3	21	3045	42	6090	84	12180.0	3.35	85
8	5/16	7.9	8.7	16.7	17.6	15.7	2270	31.4	4570	62.8	9135.0	3.94	100
11	1-3/32	10.3	11.1	18.9	20.0	14	2030	28	4060	56	8120.0	4.53	115
12.5	1/2	12.7	13.7	22.8	24.0	12.2	1770	24.4	3350	48.8	7105.0	5.51	140
16	5/8	15.9	17.0	26.8	28.0	10.5	1520	21	3045	42	6090.0	6.5	165
22	7/8	22.2	23.3	30.6	32.2	5.6	810	11.2	1620	22.4	3250.0	7.28	185
29	1-1/8	28.6	29.8	37.3	38.9	4.3	620	8.6	1260	17.2	2540.0	9.06	230
35	1-3/8	34.9	36.1	43.7	45.2	3.5	510	7	1015	14	2030.0	10.43	265
46	1-13/16	46	47.2	55.2	57.6	2.4	350	4.8	700	9.6	1420	13.19	335
60	2-3/8	60.3	61.9	71.8	74.2	2.4	350	4.8	700	9.6	1420	24.02	610
76	3	76.2	77.8	89.3	91.7	1.4	200	2.8	410	5.6	810	33.07	840

Цех завода:

Цзюсин является предприятием, на 100 % специализирующимся на производстве гидравлических и промышленных рукавов для всех отраслей: нефтегазовой, сельскохозяйственной, транспортной, строительной, горнодобывающей и лесной промышленности.

Лаборатория:

На нашем заводе внедрён полный комплект лабораторного испытательного оборудования. Мы располагаем современной лабораторией, позволяющей проводить контроль качества продукции и осуществлять опытно-конструкторские разработки, обеспечивая стабильное и высокое качество изделий.

После поступления сырья каждая партия проходит проверку на соответствие техническим требованиям к нашей продукции.

После изготовления каждый рукав испытывается на рабочее и разрушающее давление, а по каждому заказу проводятся импульсные испытания, что гарантирует 100 %-ную готовность продукции к отгрузке.

Мы прилагаем все усилия, чтобы предоставить клиентам рукава высочайшего качества, делая всё возможное для обеспечения их надёжности.

Упаковка и транспортировка продукции

1.Подтверждение заказа

— После размещения заказа сотрудники отдела обслуживания клиентов и отдела продаж незамедлительно проверяют спецификации, количество, срок поставки и особые требования.

— После завершения производства проводится полная проверка для подтверждения соответствия размеров, характеристик и внешнего вида. Только после этого продукция направляется на упаковку.

2.Профессиональная упаковка

— В зависимости от требований заказчика гидравлические рукава упаковываются в картонные или деревянные ящики.

— После завершения производства рукава упаковываются.

— Как правило, для упаковки используются полипропиленовые мешки и полиэтиленовая плёнка.

3.Погрузка и транспортировка

— Профессиональная бригада по погрузочно-разгрузочным работам действует в строгом соответствии с нормативами: погрузка и выгрузка производятся аккуратно, груз размещается рационально, обеспечивая его надёжную фиксацию.

— Возможны поставки автомобильным транспортом (полная или частичная загрузка) по территории страны, а также международные перевозки морским, авиатранспортом, экспресс-доставкой и с использованием указанных заказчиком экспедиторских компаний.

— На всём пути следования груз надёжно закрепляется для предотвращения сдавливания, ударов и опрокидывания, что обеспечивает его сохранность при перевозках на дальние расстояния.

4.Отслеживание и доставка

— После отгрузки предоставляется полный комплект документов, включая номер накладной / коносамента, упаковочный лист, инвойс и другие документы.

— Осуществляется отслеживание статуса груза в реальном времени, оперативное информирование заказчика для обеспечения безопасной и своевременной доставки.

— Поддерживаются различные условия поставки, включая FOB, CIF, CFR, что обеспечивает удобное взаимодействие на всех этапах.

5.Условия оплаты

— При сумме заказа до 10 000 USD включительно: 100 % предоплата по T/T.

— При сумме заказа свыше 10 000 USD: минимальная предоплата 30 % по T/T, остаток оплачивается до отгрузки.

— Возможны расчёты по T/T и по аккредитиву (L/C).
