Гидравлические и металлические рукава для нефтегазовой отрасли
Рукавные системы в нефтегазовой промышленности используются не только для транспортировки рабочих сред, но и напрямую влияют на стабильность работы оборудования, безопасность и эксплуатационные расходы.
В условиях бурения, добычи, транспортировки и подготовки нефти рукава постоянно подвергаются воздействию высокого давления, импульсных нагрузок, низких температур, вибраций и агрессивных сред. Поэтому к конструкции и материалам предъявляются повышенные требования.
Компания Hebei Jiuxing поставляет высоконапорные гидравлические резиновые рукава, металлические рукава из нержавеющей стали и рукава в сборе для следующих областей применения:
- буровые установки;
- насосные и компрессорные системы;
- устьевое оборудование и фонтанная арматура;
- системы транспортировки и подготовки нефти;
- промышленные системы смазки и охлаждения.
Продукция поставляется в Россию и страны СНГ с возможностью подбора решений под конкретные условия эксплуатации.
Типовые области применения в нефтегазовой отрасли

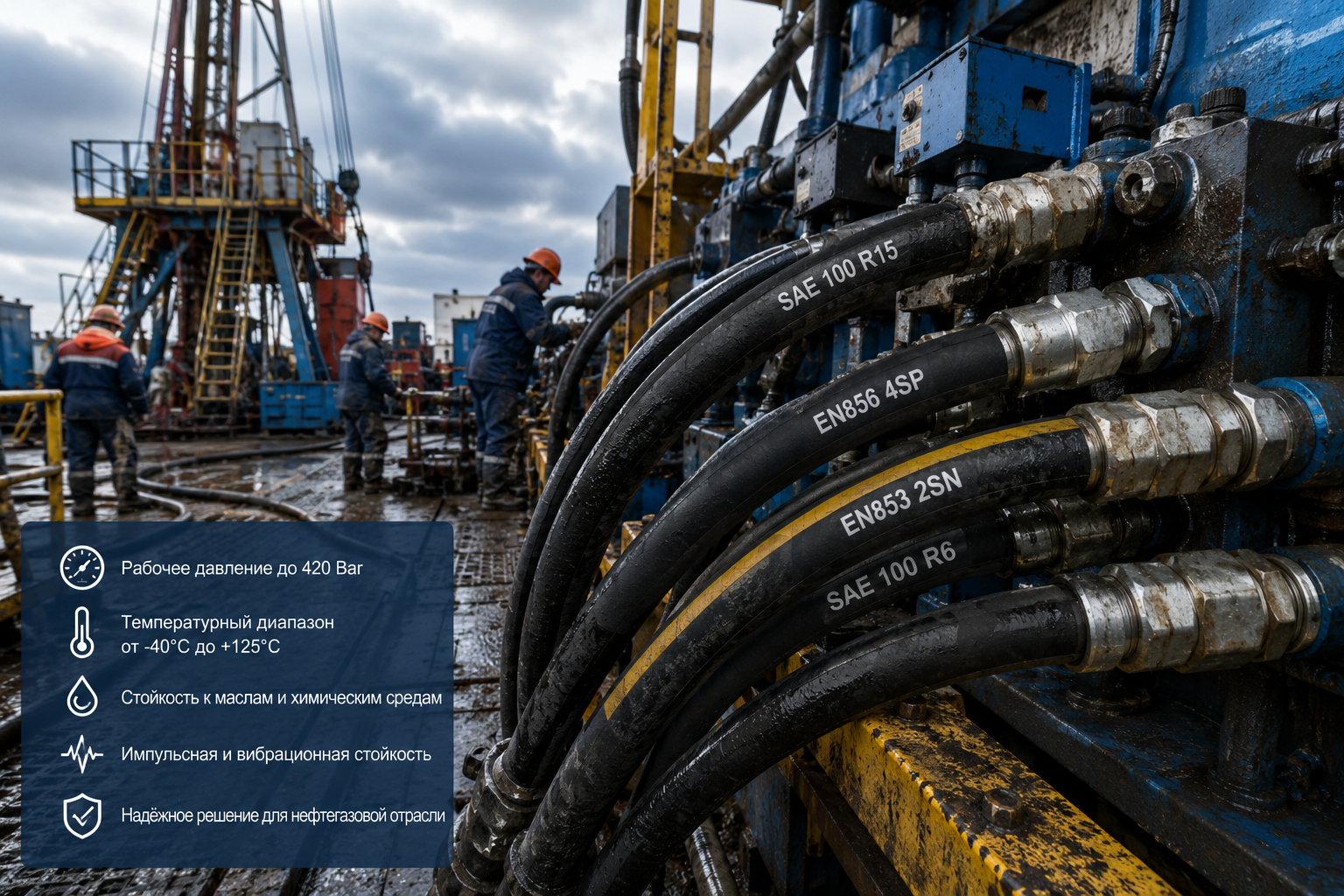

Буровые установки и гидравлические системы
Гидравлические системы буровых установок работают в условиях высокого давления, импульсных нагрузок и непрерывного режима эксплуатации.
Основные области применения:
- системы верхнего привода;
- лебёдочные системы;
- гидроприводы ротора;
- системы управления превенторами;
- гидравлические силовые установки.
Рекомендуемые типы рукавов:
- SAE 100 R13
- SAE 100 R15
- EN856 4SP
- EN856 4SH
В зависимости от диаметра рабочее давление обычно составляет 280–420 Bar. Такие рукава подходят для высокоимпульсных гидравлических систем.
При выборе рукавов для бурового оборудования важно учитывать:
- ресурс по импульсным нагрузкам;
- минимальный радиус изгиба;
- гибкость при низких температурах;
- стойкость к маслам и рабочим средам.
Насосные и компрессорные системы
В нефтегазовом оборудовании насосные и компрессорные системы используются для:
- подачи смазочных масел;
- обратных линий;
- систем охлаждения;
- транспортировки уплотняющей жидкости;
- вспомогательных гидросистем.
Стандартное рабочее давление:
- 40–210 Bar
Рекомендуемые решения:
Гидросистемы среднего давления
Для гидравлических масел и систем смазки:
- EN853 2SN
- SAE 100 R2AT
Рукава со стальной оплёткой обладают хорошей гибкостью и подходят для оборудования с ограниченным монтажным пространством.
Всасывающие линии большого диаметра
Для систем всасывания и транспортировки при низком вакууме рекомендуются:
- всасывающие рукава со стальной спиралью;
- конструкции с защитой от схлопывания.
Применяются в трубопроводах DN50–DN150.
Компрессорные станции и вспомогательные системы
Для компрессорных станций характерны:
- значительные перепады температур;
- длительный непрерывный режим работы;
- вибрации трубопроводов;
- воздействие нефтегазовых сред.
Типовые области применения:
- системы охлаждения;
- системы смазки;
- линии уплотнительного газа.
Для стандартных масляных и водяных сред подходят резиновые рукава среднего давления.
Для следующих условий эксплуатации рекомендуется использовать:
- PTFE-рукава;
- гофрированные металлические рукава из нержавеющей стали;
- металлические рукава с двойной оплёткой.
Основные материалы:
- нержавеющая сталь 304;
- нержавеющая сталь 316.
Устьевое оборудование и фонтанная арматура
Для устьевого оборудования характерны:
- малые диаметры;
- высокое давление;
- частые циклы срабатывания;
- ограниченное монтажное пространство.
Типовые области применения:
- системы управления клапанами;
- дроссельные коллекторы;
- системы химического дозирования;
- гидравлические исполнительные механизмы.
Рекомендуемые решения:
- компактные высоконапорные гидравлические рукава;
- термопластиковые рукава высокого давления;
- рукава в сборе с нержавеющими фитингами.
Для агрессивных сред рекомендуется применять:
- фитинги из нержавеющей стали 316;
- PTFE-внутренний слой.
Это повышает химическую стойкость и долговечность системы.
Системы подготовки и транспортировки нефти
Системы подготовки нефти часто работают с:
- высокотемпературными средами;
- паром;
- нефтегазовыми продуктами;
- агрессивными веществами;
- требованиями по пожарной безопасности.
В таких условиях металлические рукава из нержавеющей стали обычно более надёжны, чем стандартные резиновые рукава.
Рекомендуемые конструкции:
- гофрированные металлические рукава;
- металлические рукава с оплёткой;
- металлические рукава с PTFE-вкладышем.
Применение:
- паровые системы;
- системы горячего масла;
- транспортировка химических сред;
- пожароопасные зоны.
Основные требования при выборе рукавов для нефтегазовой отрасли
Температурная стойкость
Для России и стран СНГ характерны низкие температуры окружающей среды, поэтому важна гибкость рукавов при холодной эксплуатации.
Стандартные гидравлические резиновые рукава обычно рассчитаны на:
- от -40°C до +100°C
Высокотемпературные исполнения:
- до +125°C
Для более высоких температур рекомендуются:
- PTFE-рукава;
- металлические рукава из нержавеющей стали.
При эксплуатации в условиях сильного холода важно учитывать:
- гибкость при низких температурах;
- риск хрупкости;
- устойчивость к динамическим нагрузкам.
Химическая совместимость
Для различных рабочих сред требуются разные материалы внутреннего слоя.
| Рабочая среда | Рекомендуемый материал |
| Гидравлическое масло, дизель | NBR |
| Среды с ароматическими соединениями | FKM |
| Агрессивные химические среды | PTFE |
| Серосодержащие среды | PTFE / металлический рукав |
| Высококоррозионная среда | Нержавеющая сталь 316 |
Для точного подбора рекомендуется предоставить:
- тип рабочей среды;
- рабочую температуру;
- рабочее давление;
- наличие агрессивных компонентов.
Рабочее давление и коэффициент запаса
В нефтегазовой отрасли диапазон рабочих давлений может существенно различаться:
- вспомогательные системы — низкое давление;
- основные гидросистемы — среднее и высокое давление;
- высокоимпульсные системы — сверхвысокое давление.
Для гидравлических рукавов обычно применяется коэффициент запаса не менее 4:1.
Для высокоимпульсных систем рекомендуется учитывать:
- ресурс импульсных испытаний;
- динамические колебания давления;
- надёжность соединений и фитингов.
Антистатические свойства и взрывоопасные зоны
Для эксплуатации во взрывоопасных зонах (Ex Zone) рекомендуется использовать:
- токопроводящий внутренний слой;
- антистатические рукава;
- заземляемые металлические фитинги.
Это помогает снизить риск накопления статического электричества.
В отдельных проектах могут применяться требования:
- EAC;
- TR CU;
- технические требования для взрывоопасных зон.
Рекомендуемая продукция
Высоконапорные гидравлические рукава
Применение:
- буровые установки;
- оборудование нефтепромыслов;
- системы с высокими импульсными нагрузками.
Рекомендуемые серии:
- SAE 100 R13
- SAE 100 R15
- EN856 4SP
- EN856 4SH
Гидравлические рукава среднего давления
Применение:
- системы смазки;
- обратные линии;
- промышленное гидравлическое оборудование.
Рекомендуемые серии:
- EN853 2SN
- SAE 100 R2AT
Рукава низкого давления и всасывающие рукава
Применение:
- обратные линии;
- всасывающие системы;
- вспомогательные трубопроводы.
Рекомендуемые серии:
- SAE 100 R6
- EN854 1TE
Металлические рукава
Применение:
- пар;
- высокотемпературные среды;
- агрессивные вещества;
- пожароопасные зоны.
Основные конструкции:
- гофрированные металлические рукава;
- металлические рукава с одинарной оплёткой;
- металлические рукава с двойной оплёткой.
Контроль качества и испытания
Компания Hebei Jiuxing может предоставить:
- документы по качеству продукции;
- результаты гидравлических испытаний;
- данные испытаний на разрыв;
- результаты импульсных испытаний;
- документы по материалам;
- сертификаты на нержавеющую сталь.
Техническая документация предоставляется в соответствии с требованиями проекта.
Часто задаваемые вопросы
Какие рукава подходят для серосодержащих сред?
Рекомендуются:
- PTFE-рукава;
- металлические рукава из нержавеющей стали;
- специальные химически стойкие рукава.
Для точного подбора желательно указать концентрацию среды и рабочую температуру.
Можно ли использовать резиновые рукава при температуре выше 150°C?
Стандартные гидравлические резиновые рукава обычно не рекомендуются для длительной работы выше:
- +100°C ～ +125°C
Для температур выше 150°C обычно применяются:
- PTFE-рукава;
- металлические рукава.
Как выбрать между металлическим и резиновым рукавом?
Металлические рукава подходят для:
- высоких температур;
- агрессивных сред;
- пара;
- пожароопасных зон.
Резиновые рукава подходят для:
- динамических гидросистем;
- вибрационных нагрузок;
- транспортировки гидравлических масел.
Возможно ли изготовление рукавов в сборе под заказ?
Да.
Возможна поставка по следующим параметрам:
- длина;
- тип фитингов;
- рабочее давление;
- температура;
- рабочая среда.
Поддерживаются соединения:
- BSP
- NPT
- JIC
- ORFS
- SAE-фланцы
Также возможно производство по образцам или чертежам.
Связаться с нами
Для быстрого расчёта стоимости укажите:
- область применения;
- рабочую среду;
- рабочее давление;
- рабочую температуру;
- размер рукава;
- тип соединений.
